本文将详细介绍如何在计算机辅助设计（CAD）软件中绘制一个立体三棱柱，从初步设计到最终渲染的完整流程。通过掌握此过程，用户能够熟练地在CAD环境中创建复杂的3D几何形体。

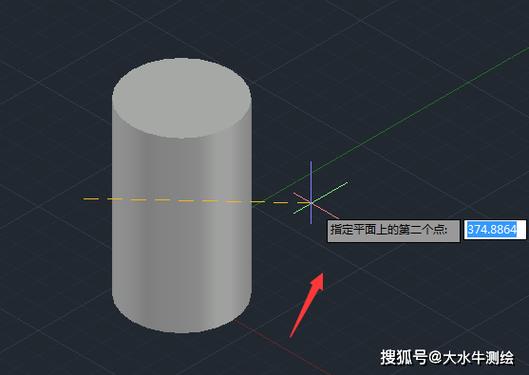

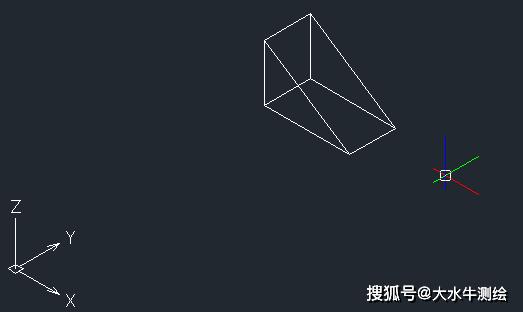

在现代工程设计中，使用CAD工具进行三维建模已成为一种必不可少的技能。**三棱柱**是多面体的一种，其特有的结构使其常用于建筑、机械部件等领域。在本文中，我们将以AutoCAD为例，逐步指导您完成三棱柱的绘制过程。首先，我们需要了解**CAD**软件中的基本概念和功能。大多数CAD软件都允许用户在二维平面上创建草图，然后通过各种命令将这些草图**拉伸**成三维对象。在绘制三棱柱时，我们可以利用这一特性，通过以下步骤实现目标。### 首先，启动AutoCAD并创建新文件打开AutoCAD后，选择“文件”菜单中的“新建”，这将创建一个新的CAD文件。在模型空间中，我们可以从零开始构建我们的3D模型。在屏幕的左侧通常会出现工具栏，这将帮助我们执行不同类型的操作。确保已激活“三维建模”工作区，以便访问所有必要的工具。### 其次，绘制基础的三角形我们的**三棱柱**是基于一个**等腰三角形**或任何其他三角形来构建的。使用“线”（Line）工具，我们开始绘制一个封闭的三角形。在命令行中输入“line”后，点击模型空间中的三个点来定义三角形的三个顶点。要确保获得准确的尺寸，可以使用“@”符号输入相对坐标，例如@3,4。### 创建区域一旦三角形完成，我们需要将其转换为区域。输入“region”命令，并选择整个三角形。这一步是必要的，因为它将为我们创建一个可供**拉伸**的二维表面。### 拉伸三角形形成三棱柱接下来，使用“拉伸”命令，即“extrude”。在命令提示中选择之前创建的区域，并指定拉伸的高度。例如，如果您希望三棱柱的高度为10个单位，则输入“10”。通过该命令，您的三角形将被向上**拉伸**，从而形成一个**完整的三棱柱**。### 编辑和修饰如果您希望对建立的三棱柱进行更多的修改，AutoCAD提供了诸如“移动”（Move）、“旋转”（Rotate）和“缩放”（Scale）等丰富的编辑工具。这些工具可以帮助您调整三棱柱的位置、角度和大小。如果想要使三棱柱更加美观，可以应用“材质”和“照明”等选项，通过渲染得到更真实的效果。最后，保存您的项目。在文件菜单中选择“保存”或“另存为”，选择合适的格式进行保存。一般来说，.dwg格式是最常用的保存格式，它保证了文件的兼容性与完整性。通过以上步骤，您已经成功使用CAD绘制了一个立体三棱柱。无论是在学习环境还是专业应用中，该技能都能显著提升您的设计能力。不断练习不仅能够提高效率，而且还将加深您对3D建模基础原理的理解。在未来，掌握更多高级功能和技巧将使您能够应对更复杂的设计挑战。
