本文概述：在CAD软件中绘制圆锥展开图形是一项重要的技能，对于工程设计、机械制造和建筑施工领域中的专业人士尤为关键。通过掌握这些技巧，可以高效地创建精确的二维图形，帮助实现复杂三维结构的平面展开。

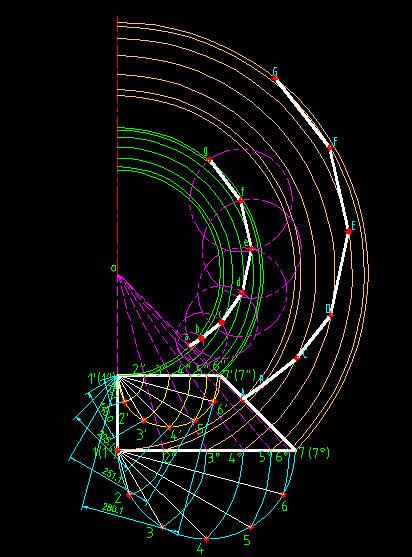

在使用CAD软件来绘制**圆锥展开图形**时，首先需要对圆锥体的基本几何性质有一个清晰的理解。圆锥体是一种由一个圆形底面和一个顶点组成的立体图形，其侧面是一个曲面。因此，展开圆锥的侧面以使其成为平面，是我们要解决的问题。要开始绘制圆锥展开图形，首先打开您的CAD软件，例如AutoCAD或其他类似的软件。这些软件通常会提供丰富的工具集来支持不同类型的设计工作。在软件中创建一个新的项目文件，确保设置好单位系统，以便所有的尺寸都能以一致的格式呈现。第一个步骤是定义圆锥的**底面直径**和**高度**。这些参数将影响最终展开图的大小和形状。依据圆锥的几何特性，我们真实展开的侧面实际上是一个扇形。要计算这个扇形的半径，我们需要使用以下公式：h3<公式> 扇形的半径 = √(（底面半径)^2 + 高度^2) h3接下来是寻找**扇形角度**。这一步需要用到圆锥底面的周长和扇形的弧长之间的比例关系。可以通过以下公式来计算扇形的中心角：h3<公式>扇形角度 = (底面周长 / 扇形的弧长) × 360°h3在这两步完成后，就可以着手进行CAD操作了。在CAD中，利用之前计算出的扇形半径和角度，通过命令绘制出扇形形状。通常使用“弧”命令或者“圆”和“切割”命令来实现这个扇形。在绘制过程中，注意利用软件的辅助功能和命令行提示，确保输入的每个数值都是准确的。对于很多初学者来说，他们往往会忽略一个非常重要的方面，就是确保图形的比例是正确的，这直接影响到最终产品的可用性和精准度。将扇形绘制完毕后，下一步就是添加构造辅助线，这些辅助线将帮助识别关键点，比如底边、顶点，以及任何需要进一步加工的部位。这些辅助线可以通过“线”命令轻松添加，并且调整他们的颜色和样式，使其与实际设计部分区别开来。完成基本的CAD图形绘制后，需要仔细检查每个细节。这一步是为了确保没有错漏，有时可能需要进行一定量的缩放或移动来达到预期效果。通过查看和修改图层属性来优化图形的清晰度和可读性。最后，导出图纸并保存文件。选择适合的文件格式，如dwg或dxf，以便于进一步的共享和打印。文件的保存格式应考虑到图纸的用途及相关的软件兼容性。通过这些步骤，相信您已经能够成功地在CAD中绘制出精确的圆锥展开图形。无论是在工程领域还是教育科研中，这项技能都将成为一个有力的工具。牢记在CAD操作中，每一步的细节和精准都是决定最终成败的关键所在。
