本文概述：CAD视口是计算机辅助设计（CAD）软件中的一个重要功能，通过对视口的编辑与调整，可以有效地提升制图效率和图纸的展现质量。本文将介绍CAD视口编辑与调整的多种技巧，帮助设计师更好地利用这一功能。

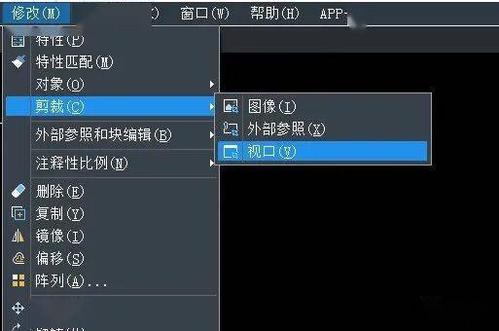

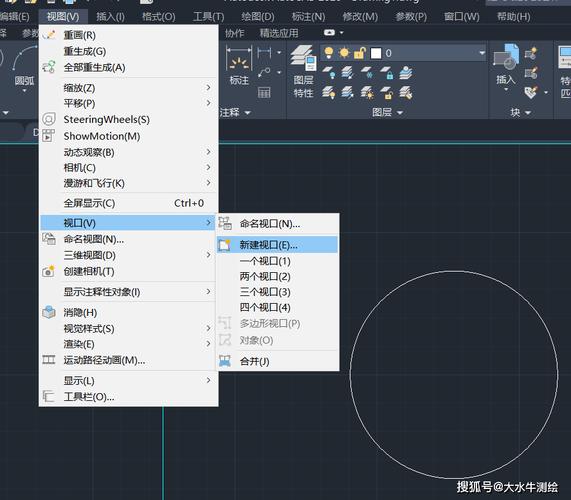

在CAD软件中，**视口**的作用不仅仅是在布局空间中显示模型空间的内容，它还可以用于为不同的图层设置不同的比例、显示细节以及图纸的不同区域。因此，掌握如何编辑与调整视口对于任何一位想要提高绘图效率的设计师来说都是必不可少的。首先，我们需要理解视口的基本功能。在布局空间中创建一个视口就相当于在图纸上切割出一个窗口，通过这个窗口，你可以看到并操作模型空间中的对象。通过调整视口的大小和位置，你可以选择性地显示模型的一部分，从而达到你所需要的展示效果。**创建视口**通常是通过CAD的“布局”选项卡进行。在该区域，你可以选择创建矩形视口，或者使用多边形工具来创建不规则形状的视口。在实际制作图纸的时候，这一功能非常有用，因为很多时候我们需要根据图纸的具体要求来选择合适的视口形状和大小。接下来是**缩放视口**。不同的图纸部分可能需要不同的显示比例。例如，一个大型建筑的总平面图可能需要1:100的比例，但某个特定房间的细节可能需要1:20的比例。你可以点击选中视口，然后在属性栏中调整其比例。同时，你也可以通过直接输入命令来改变视口的缩放，如输入Z然后选择合适的缩放选项。在视口的**锁定**和解锁方面，锁定视口可以防止意外的缩放和移动。当你确保当前视图的显示效果已经符合要求时，可以通过视口的属性选项将其锁定。这可以避免因为误操作导致的视角和缩放的改变。对于那些需要**多视口管理**的设计项目，通过CAD的多视口功能，可以同时查看和操作多个视口的内容，这样不会影响到彼此。每个视口可以有自己独立的显示状态，比如图层的开关、线型比例等。这使得在同一张图纸上对不同的工作进度或图层变化进行实时观察成为可能。**裁剪视口**也是常用的功能之一。通过裁剪视口，你可以隐藏某些不必要的部分，使图纸更加简洁直观。裁剪视口的方法有多种，可以使用实体对象作为裁剪边界，也可以基于已有的几何图形进行裁剪。在视口的**样式设置**中，CAD允许用户对视口的边框进行样式调整，包括线型、颜色、宽度等。合理地设置这些属性可以使你的图纸更清晰，并能清楚地突显不同视口的用途和内容。此外，还可以通过“视口特性匹配”工具来快速复制视口属性，这大大提高了工作效率。另一个重要的技巧是**覆盖打印样式**的使用。在某些场合下，你可能希望以不同的方式输出图纸而无需修改原始文件。通过设置覆盖打印样式，你可以在输出中控制图层的线型、颜色和厚度，而不影响其他视口的显示。最后，不要忽略在视口内的**注释尺度**的使用。注释尺度是指在视口中的尺寸标注、文本、引线等是否按照设定的比例正确显示。这是保证图纸对应关系准确的关键步骤。确保使用合适的注释尺度以保持标注元素与图形元素之间的精确比例关系。通过掌握上述技巧，你将在处理CAD视口时更加得心应手，从而提高整体的制图效率与质量。视口的编辑与调整是CAD应用的一部分，但只需稍加练习即可成为一项具有深远影响的技能，帮助你在复杂的绘图任务中快速、准确地实现目标。
