本文概述：在使用CAD绘制圆弧的过程中，通过合理利用三角形顶点，可以有效优化绘图效率和准确性。这种方法不仅能提高图形的精确度，还能简化操作步骤，提高设计工作中的生产力。

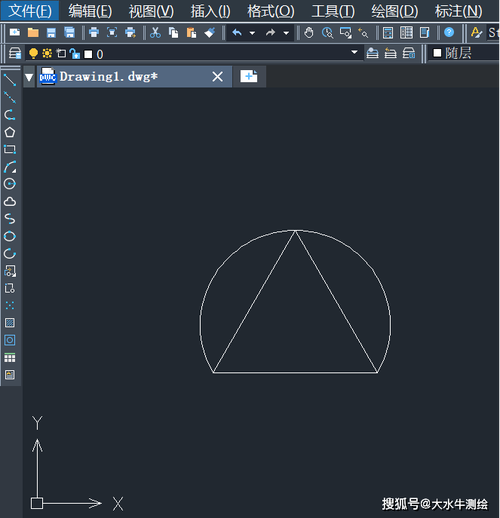

在CAD软件中，绘制圆弧是一项常见的任务。传统的方法通常依赖于输入半径、中心点或通过指定两个端点和一个经过点来定义。但是，这些方法可能会遇到一些限制，特别是在复杂设计和高精度要求的项目中。因此，许多设计师开始关注如何更灵活地利用几何形状的特性，以优化绘制过程。其中一种有效的方法就是通过三角形顶点来实现。首先，我们需要理解三角形在几何学中的重要性。三角形是几何中最基本的单元之一，它们能够被用来近似许多复杂图形。在CAD设计中，通过将复杂图形分解为多个小的三角形，可以更容易地进行精细控制和调整。这就引出了我们讨论的核心，即如何利用三角形的顶点来优化圆弧绘制。当我们考虑一个圆弧时，可以通过选取位于圆弧上的三个关键点形成一个三角形，从而确定这个圆弧。这三个点分别是起点、终点以及圆弧的最高点（即代表曲率方向的顶点）。这种方法可以说是一种基于顶点优化的策略，因为我们利用了三角形稳定的几何特性来确保绘制的精确性。此方法的优势在于，它允许设计者在绘制过程中拥有更大的自由度。例如，在一个复杂的设计项目中，可能存在许多相交或重叠的曲线。而通过三角形顶点法，设计者可以有策略地选择参考点，从而避免冗余和重复计算。此外，这种方法还可以用于验证和调试。因为一旦选择了三角形的三个顶点，整个圆弧的形状就被唯一确定，因此这抗干扰能力非常强。对于具体操作，可以分为以下几个步骤：1. **选择起点和终点**：这些点通常是给定的，或者是设计要求的一部分。在CAD软件中，用户可以通过点击或输入坐标来设置这些点。2. **确定顶点位置**：根据设计需求和几何关系，选择适当的顶点，该顶点必须位于拟合圆弧上，是三角形的最后一个关键点。一般来说，这个顶点也可以根据一些约束条件自动计算得出。3. **构造三角形**：利用已知的三个点构建三角形，并利用其几何性质进行进一步的计算以确定最终的圆弧形状。4. **应用优化技术**：利用数值分析和几何优化算法，可以嵌入更加高效的计算方法，比如极小化面积误差或者最大化某种特定参数。5. **绘制圆弧**：一旦三角形确定下来，利用CAD本身的命令功能即可快速生成符合要求的圆弧。通过这种方法，不仅可以优化圆弧的绘制速度，还能在后续的编辑与调整中提供便利。当修改设计时，只需对三角形的顶点位置进行调整，整个圆弧便会随之更新。这种灵活性不仅提高了设计工作的效率，也提升了图纸的精度。总结来说，利用三角形顶点优化绘制CAD中的圆弧，不仅是一种创新的思路，更是一种实用的方法。它通过简单易行的操作步骤，将看似复杂的几何问题转换为易处理的小单元，使设计工作更加流畅自然。这种方法尤其适用于处理复杂曲面或者需要高度精确的工程和建筑项目。随着CAD技术的不断进步，以及对于高效精准设计的需求不断增加，这种策略无疑将在未来得到更广泛的应用和发展。
