CAD绘制排水系统图纸的隔膜阀设计优化策略

发布:中文网小编X 浏览:14人 分享
发布于:2025-05-23 11:00

本文概述:排水系统设计是现代城市规划中不可或缺的一部分,而其中隔膜阀的设计优化则是提升排水系统效率、可靠性的重要环节。通过CAD绘制排水系统图纸,我们能够更加直观、精确地进行设计、模拟、分析,从而提出有效的隔膜阀设计优化策略。

在进行CAD绘制排水系统图纸时,首先需要明确的是整个排水系统的架构和组成部分。包含排水管道、水处理设施以及各种控制阀门等。其中,隔膜阀作为一种重要的流体控制设备,因其具备调节流量和压力的功能,广泛应用于各种工业排水系统。

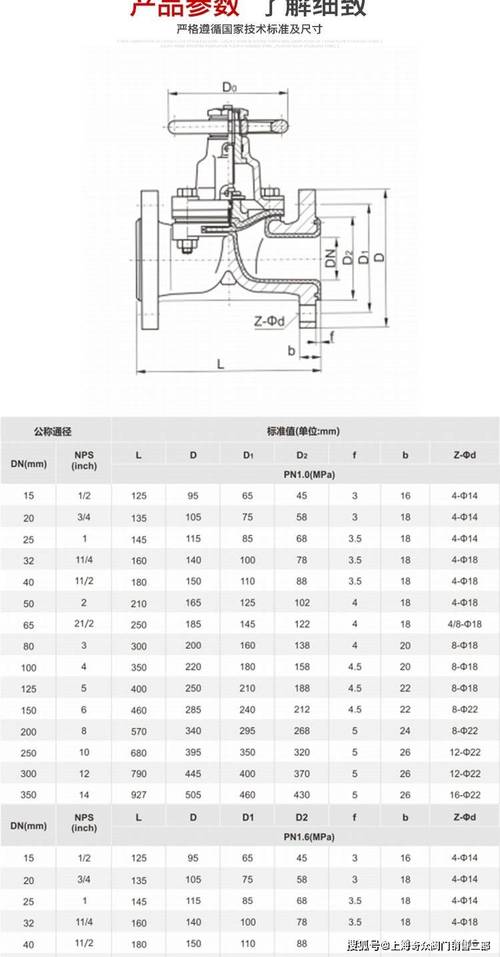

CAD绘制排水系统图纸的隔膜阀设计优化策略 - BIM,Reivt中文网

隔膜阀

的设计优化主要集中在以下几个方面:1. **材料选择:** 隔膜阀的材料对其性能有着直接影响。在CAD设计阶段,通过模拟不同材料的性能,可以看到金属材质虽然具备较好的耐压能力,但可能会受到腐蚀或沉积影响,不适合某些化学废水的处理。因此,对于排水系统中的隔膜阀,选择合适的材料如高耐腐蚀性的合成材料或涂层会大大优化其使用寿命与性能。2. **流体动力学分析:** 运用CAD软件的流体模拟模块,可以对排水系统中的液体流动进行详细分析。通过改变隔膜阀的形状及结构,对流体流动路径进行优化,例如减少阻力项或调整压力分布,以提升系统整体的流通效率。在这个过程中,

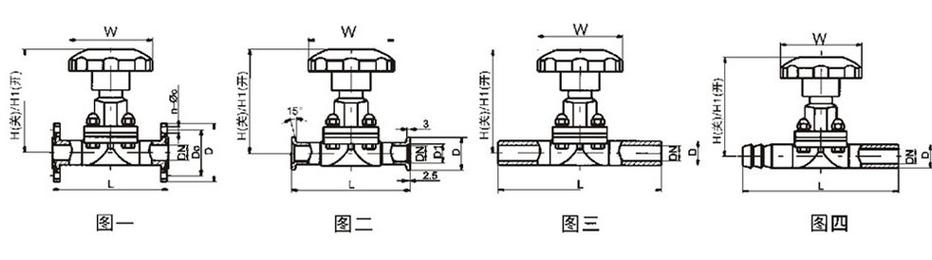

CAD绘制排水系统图纸的隔膜阀设计优化策略 - BIM,Reivt中文网

计算机仿真

技术发挥了重要作用,使得设计者能够预测实际运行中的表现。3. **自动化控制集成:** 随着智能化趋势的发展,将隔膜阀与自动控制系统集成已经成为排水系统优化的必要条件。CAD设计可以帮助建立阀的自动控制模型,从而实现精准调节开关速度、开度等参数,提高响应时间并降低操作误差。例如,通过传感器网络收集实时数据并反馈至中央控制单元,使系统自动调节,实现更高效的运营。4. **维护与检修优化:** 在CAD图纸设计过程中也可以考虑到后期维护问题。通过设计隔膜阀的模块化结构,使维护人员能够轻松拆卸、更换或清洁各个组件,降低维修难度和时间成本。此外,借助CAD模拟可以提前识别易损点,针对性增强结构,进一步提高系统的可靠性。5. **环境与经济因素:** 现代排水系统设计必须兼顾环保与经济性。通过CAD图纸设计来优化隔膜阀,有助于降低能耗和减少资源浪费。此外,材料的优化和自动化集成也能有效削减长远的运维成本,更符合可持续发展的目标。综上所述,通过CAD绘制排水系统图纸可以提供全面的

设计优化

策略,大幅提升隔膜阀在排水系统中的性能与效率。CAD不仅在设计阶段提供了一种精细化工具,更在模拟、验证及后续优化中发挥了关键优势。面对复杂多变的现实应用场景,结合最新数值分析、仿真技术及智能控制手段,我们可以不断迭代出更为完善的解决方案,满足现代城市愈发严苛的基础设施建设需求。
