本文将探讨如何通过CAD软件旋转水平图形使其与斜线保持平行。在CAD设计中，经常需要对图形进行各种变换，以满足特定的设计需求。旋转图形是一种常见的操作，特别是当我们希望图形与特定的参考对象如斜线保持一致时，这个技巧尤为重要。我们将详细说明步骤和注意事项，并帮助读者更好地掌握这项技能。

在使用CAD软件时，能够灵活操纵图形是一个关键能力。首先，我们需要理解什么是

旋转

以及它如何在CAD软件中实现。旋转是在二维或三维空间中，将一个图形按照某个

旋转轴

旋转一定的角度。对于水平图形，要使其与一条斜线平行，必须明确该斜线的

方向角

。### 确定旋转角度旋转的首要步骤就是确定目标图形需要旋转的

角度

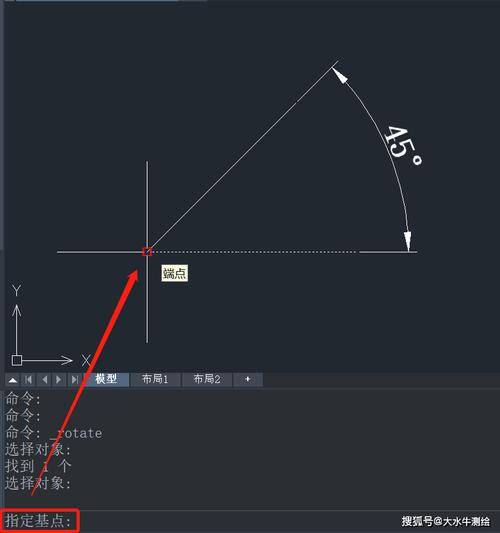

，也即图形当前方向与目标方向之间的差异。在CAD软件中，可以使用一些工具来测量斜线与水平线之间的夹角。这个角通常可以通过计算斜线的倾斜角来获得，即通过反正切函数来计算其与X轴的夹角。### 使用CAD工具许多CAD软件都提供了旋转工具，用户可以利用这些工具动态调整图形的方向。具体步骤如下：1. 选择要旋转的图形。2. 启用旋转功能，并指定一个

起始点

作为旋转的参考点。通常，这个点是图形的中心或者任意一个方便定位的点。3. 输入之前计算好的旋转角度，通过该角度将图形沿着起始点进行旋转，使其与给定斜线平行。 有些CAD软件还支持手动输入目标角度，通过鼠标拖拽进行实时旋转。这种交互方式允许用户直观地看到变化并即时调整。### 检验结果完成旋转后，务必验证图形确实与斜线平行。可以再次使用角度测量工具检查两者是否具有相同的方向角。如果不具备完全平行，还可以进行微小调整直到满意。### 考虑其他因素旋转操作看似简单，但实际应用中可能会遇到各种问题。例如，图形旋转后可能产生

位置偏移

，导致无法正确关联其他部分。此时，应该考虑在旋转前定义好旋转中心，以便旋转后的图形能精确匹配设计要求。此外，如果图形包含文字或复杂结构，旋转后可能会影响其

可读性

或完整性，这也是设计师需要密切注意的方面。同时还有尺寸和比例问题 — 图形在不同方向上的长宽比可能会改变，从而影响视觉效果。因此，在进行旋转操作时，设计师应当保持对主要表现特点及比例关系的关注。### 实际应用案例假设在建筑设计中，需要将一个房间布局图与已存在的墙体斜线保持一致。此时可以通过上述方法进行操作：首先测量墙体斜线的倾斜角，用于确定房间布局图的旋转角度，然后通过CAD软件进行旋转，确保整个布局与墙体方向保持统一。总结来说，通过CAD软件旋转水平图形以使其与斜线保持平行是一个涉及多个步骤的技术操作。通过使用旋转工具、准确测量角度、选择合适的旋转中心并做出必要的调整，设计师可以高效地实现设计目标。牢记以上技巧和注意事项，能帮助你在CAD设计工作中更加游刃有余。
