在使用CAD软件进行设计时，调整尺寸标注的关联性是保证图纸质量和准确性的关键步骤之一。尺寸标注的关联性不仅影响图纸的可读性，更与设计理念和实际生产紧密相连。本文将详细介绍如何在CAD中调整尺寸标注的关联性，并探讨其重要性和最佳实践。

在CAD设计软件中，

尺寸标注关联性

意味着尺寸标注与特定几何元素之间的动态链接。这种关联性使得当几何元素发生变化时，标注能够自动调整，从而大大提高工作效率并减少人为错误。为了确保这种关联性有效地应用于设计过程中，我们需要仔细考虑以下几个方面。首先是

选择合适的标注工具

。在CAD软件中，有多种标注工具可供选择，如线性标注、角度标注、弧长标注等。根据不同的几何元素，选择合适的标注工具至关重要。例如，对于直线或平面，应使用线性标注；对于圆弧，则应采用弧长标注。这不仅可以确保标注清晰易懂，也能保持标注的动态更新属性。其次是

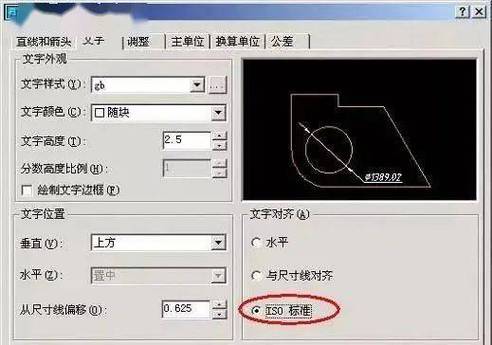

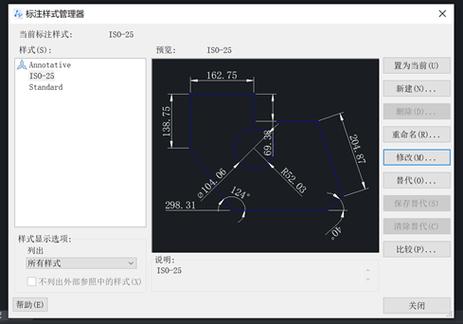

设置标注样式

。CAD中通常提供了多种标注样式配置，比如字体大小、箭头样式、距离单位等。通过合理配置，设计师可以确保标注的可读性和一致性。在设置标注样式时，要特别注意其与图纸其他部分的一致性，以确保图纸整体美观。第三点是

关联性的维护

。即便初始设置正确，随着设计的迭代和修改，某些标注可能失去关联性。因此，在每次设计修改后，检查标注是否仍然正确非常重要。例如，当你移动或删除某个元素时，确保相关标注自动调整或正确移除，以免造成混淆。接下来，优化尺寸标注的

层级管理

同样重要。通过分层，可以对不同功能或区域的标注进行分类和组织。这使得复杂的设计方案更容易管理，并确保每个标注在其绘制的背景下保持相关性。例如，将建筑图纸中的结构标注与电气标注分开，不仅可以保障画布整洁，还便于后期的审查和修改。此外，借助CAD中的

约束功能

，进一步增强标注的关联性也是值得推荐的做法。约束功能包括各种几何约束和尺寸约束，它们能够强制元素间维持固定的关系。例如，通过添加垂直约束或水平约束，可以确保关联元素随设计变更而自动保持相对位置，进而使标注始终准确无误。最后，熟练掌握CAD中的

动态块

也能帮助提高标注的灵活性和关联性。动态块允许创建具有可调节参数的自定义图形，尤其适合用于重复性元素或标准件标注。这种方法可以显著节省时间，在保证准确性的同时满足不同的设计需求。总的来说，调整CAD中的尺寸标注关联性涉及从工具选择到样式设置、从关联性维护到约束应用的一系列步骤。通过这些方法，我们可以显著提高设计效率、减少错误并提高最终图纸的准确性和可读性。在实践中，不断审视和优化这些操作将为我们的设计工作带来长期的益处和改进。
