本文将探讨CAD（计算机辅助设计）中定位轴线的设置和绘制优化方法，旨在提高工程图纸的精度与效率。这一过程对于建筑设计、工程绘图以及其他需要精确定位的项目至关重要。

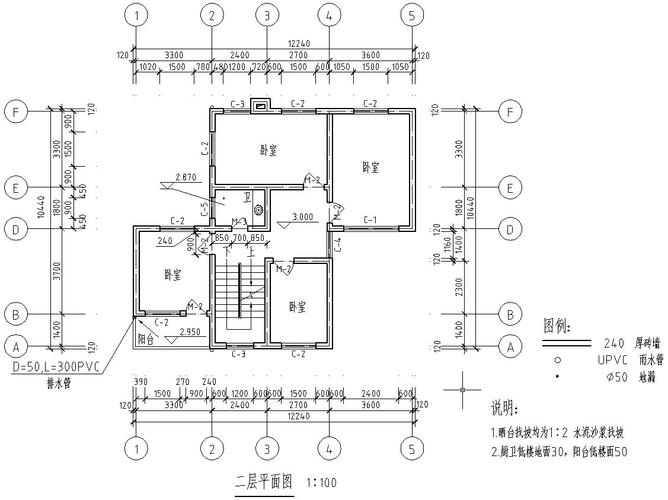

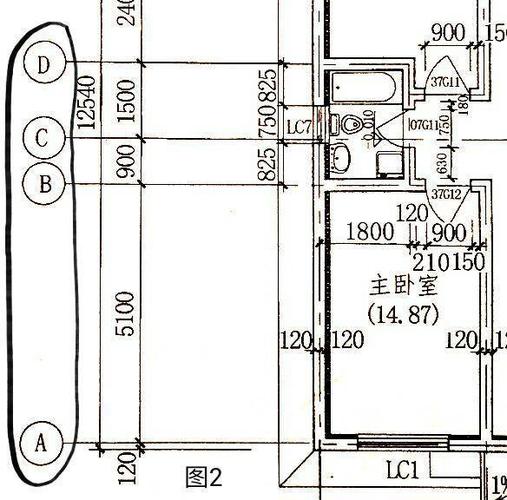

首先，在任何CAD项目中，定位**轴线**是定义结构或组件关键位置的重要步骤。通过正确设置这一基础元素，不仅可以确保施工过程中各个部件的位置准确无误，还可以减少因错位造成的返工。因此，合理设置**轴线**是提高工作效率的第一步。要实现最优化的定位**轴线**设置，首先需要考虑项目的总体布局。根据设计需求，将项目划分为不同的区域，并为每一个区域设置独立的**轴线**系统。这种方法可以在复杂的项目中保持良好的组织结构，有助于团队成员在快速查看时理解整个设计。然后，使用CAD软件中的**层管理**功能有助于清晰地标记不同的**轴线**和相关结构。在大型项目中，由于涉及大量的设计细节和不同的组件，**层管理**成为了不可或缺的工具。通过创建不同的**层级**，可以对**轴线**进行分类，保留所有相关信息，同时隐藏不必要的细节，从而简化视图并提高可视性。接下来是绘制定位**轴线**的具体步骤。首先，确定主要结构的起始点和终结点，通过这些点来生成初始**轴线**。通常来说，可以通过“极坐标”或者“笛卡尔坐标系”的方式进行**坐标转换**，这样既能保证精确性，又便于后期修改。合理选择**坐标系**可以帮助设计者更灵活地调整图形的位置，特别是在复杂交叉的结构中。此外，利用各种网格和参考**对象捕捉**功能也是绘制轴线时的重要手段。CAD软件提供的**对象捕捉**选项能够自动锁定到最近的点、线或其他几何体上，这使得绘制更加精确。通过设置适合的捕捉参数，可以迅速对齐从而提高整体布局的整洁度与统一性。为了进一步提升绘图效率，可以使用CAD中的**动态块**。这些预设的图形模块包含常用的定位信息，只需简单拖动到目标位置即可。这不仅加快了绘图速度，也确保了**轴线**的标准化和一致性。实现动态块功能对于多人协作项目尤为重要，因为它减少了定义标准过程中的人工操作。在设定完所有的基础结构之后，要确保每一个定位**轴线**都经过严格的校对。很多CAD软件支持自动对比和检测功能，通过识别错误的连接或交汇之处，可以有效避免**图纸错误**带来的意外影响。反复检查能够降低潜在风险，从而保证施工阶段的顺利进行。最后，为了确保定位**轴线**在改动后的适应性强，可以利用CAD自带的版本控制工具。这些工具允许设计者回滚至更早的版本，观察改动之前的**设计历史**。这种方法能够让团队在协调修改方案时具备更多灵活性和发展空间。总而言之，定位**轴线**的设置和绘制优化不仅是提高CAD项目效率的关键环节，也是确保设计成果精准的重要保障。通过运用上述策略，设计者能够更好地驾驭复杂设计，减少误差，提高项目的质量与成本效益。精确与效率之间的平衡正是每个成功项目的核心所在。
