本文将探讨如何高效使用CAD中的图纸界限(LIMITS)功能,以提高制图效率和精确度。图纸界限是CAD软件中一个非常重要的设置,它可以帮助用户在绘图时设定图纸的工作区域,从而避免不必要的误差,提高制图的准确性和效率。
在使用CAD进行制图时,设置图纸界限是一个很基础但关键的步骤。图纸界限定义了绘图平面的边界,在这些边界之内进行设计工作可以确保图形在打印或实际应用时符合预期尺度。这也是为什么在开始一个新的工程时通常都会首先设置图纸界限的原因。

图纸界限的重要性
图纸界限能够规范制图区域,确保所有的设计内容都处于可控范围内。它不仅保证了图纸输出的精确性,还能帮助你更好地管理项目的尺寸和比例。尤其是在大规模工程设计中,忽视图纸界限可能会导致严重的尺寸误差,这样就会影响整个项目的效果。因此,熟悉并高效使用图纸界限功能是每一个CAD设计师必须掌握的技能。

设置图纸界限的方法

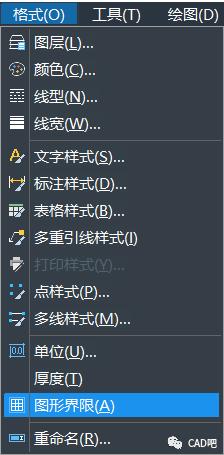

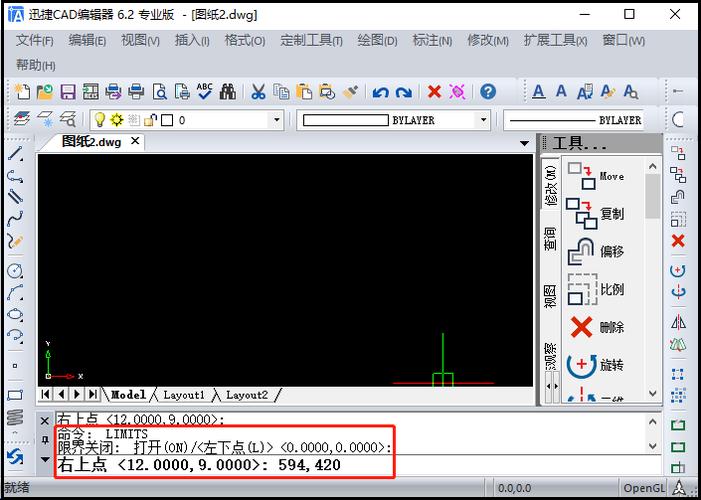

要设置图纸界限,首先需要打开CAD软件,并进入到需要编辑的图纸。在命令行输入“LIMITS”指令后,会弹出对话框,要求输入图纸的左下角和右上角点坐标,这两个点定义了整个工作区域。在这个过程中,你可以根据具体的需求来设定大小,以适应不同的设计环境。当这两个点被定义之后,图纸界限便会生效,你所创建的图形都将处于这一边界范围内。设置好图纸界限后,建议再次确认其有效性,这可以通过试着画一些简单的图形来测试是否超出了设定的范围。这一操作能帮助你避免意外错误,同时确保下一步设计工作的顺利进行。
调整图纸界限的技巧
有时候,在设计过程中可能会发现之前设定的图纸界限不能很好地满足当前项目的需求。这时,你需要重新调整界限。调整的方法与初始设置相同,唯一不同的是需要考虑当前图形的实际状态,避免缩小或者扩大图纸界限时破坏已经完成的设计部分。另外,若遇到复杂的多项目设计,可以考虑将不同部分分割到不同图层,然后分别设置各自的图纸界限以达到最佳效果。
常见问题及解决方案
虽然图纸界限功能非常实用,但在使用过程中亦可能出现一些问题。例如,当设计内容因界限设置不足而无法完全显示时,需要及时调整界限。此外,有些用户可能会注意到在进行大型工程设计时,过多的界限修改可能会影响文件的处理速度。这时候,一个好的解决办法就是合理规划界限的大小,并尽量减少无关紧要的调整。此外,学习如何利用其他CAD工具如缩放、平移结合图纸界限功能,也能显著提高工作效率。这些工具可以帮助你更细致地观察整体设计,从而对图纸界限提出更为精准的调整建议。总而言之,高效使用CAD中的图纸界限(LIMITS)功能对设计的成功至关重要。掌握该功能不仅能提高工作效率,还可以有效避免设计失误带来的麻烦。通过不断实践和探索,相信每位设计师都会在这一领域有所突破,使得自己的作品更加完美和专业。
