本文将探讨在CAD软件中通过坐标值绘制直线或矩形的方法为何无法实现，并分析这种方法的局限性及可行替代方案。我们将深入讨论CAD系统的工作原理、坐标系的使用以及如何利用这些工具更有效地进行设计工作。

CAD（计算机辅助设计）软件已经成为工程师和设计师不可或缺的工具之一。它允许用户创建复杂的图形和结构，从而支持制造和建筑行业等多个领域。但并不是所有设计任务都能通过简单的坐标输入来完成。例如，

绘制直线

或

矩形

，其涉及到多个参数，这些参数并非单纯的坐标值能够完全涵盖。首先，我们来看一下CAD系统是如何工作的。CAD软件通常基于向量图形，这与点阵图像不同，它并不通过像素表示图形，而是通过数学上的几何关系来构建图形。这种方式的一个核心优势是可以在任意缩放下保持图形的清晰度，因为其描述的是线条与面而不是单个像素。为了实现这种技术，CAD依赖坐标系，这通常包括绝对坐标和相对坐标两种形式。然而，直接通过

坐标值

来绘制直线或矩形，需要考虑很多细节。比如，绘制一条直线不仅需要两个端点的坐标，还可能会涉及到其长度、方向甚至是其属性（如颜色、线型）。矩形的情况更为复杂，它不仅需要四个顶点坐标，还必须保证每边互相垂直并且连接成封闭路径。此外，有时还需考虑矩形内部的填充图案或是否具备透明度。仅靠坐标值，设计师会发现他们需要手动计算这些几何属性，这显然与CAD软件的自动化初衷背道而驰。为了弥补这一不足，CAD平台提供了大量功能性的命令和工具，例如“直线工具”、“矩形工具”等。这些工具不仅简化了操作步骤，还自动处理了一系列复杂的数学计算，使得

几何绘制

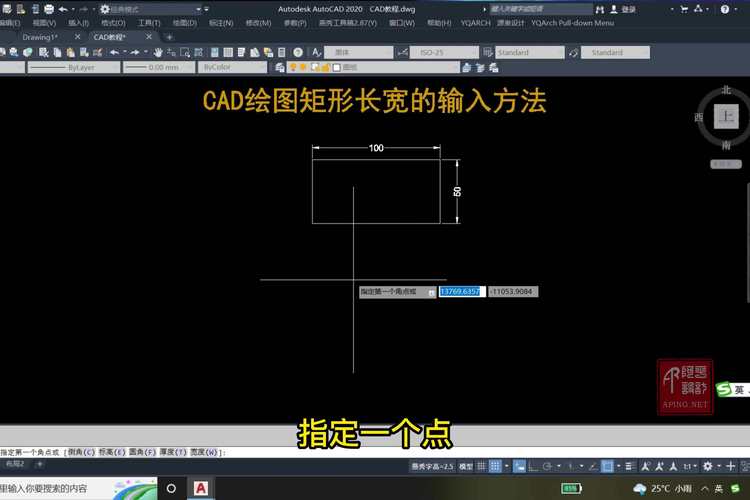

更为简单和精确。例如，在AutoCAD中，通过选择直线工具后，你只需指定起点和终点即可生成一条完整的直线。这一过程虽然需要输入坐标，但实际操作远不止此。程序会根据坐标计算出线段，并给予用户选项去修改其属性。这使得整个设计过程变得直观和高效。而对于矩形绘制，软件允许用户指定对角线的两个端点，软件会自动将其转化为标准的矩形对象。此外，许多现代CAD软件提供的不仅是简单的二维绘图工具，还有复杂的三维建模功能。在三维环境中，仅靠坐标值绘制图形更加困难。此时，使用CAD的软件工具和内置功能就显得尤其重要，因为它们不仅简化了操作，也减少了人为误差。如同二维空间一样，三维模型也依赖于几何算法来确保设计的准确性和稳定性。总而言之，通过坐标值绘制直线或矩形在CAD中并非完全不能实现，但这样做需要考虑太多因素，因此效率低下且容易出现错误。CAD的强大之处就在于其自动化能力和对于复杂设计需求的适应性。因此，与其单独依赖于坐标值，不如充分利用CAD软件提供的各种工具和命令，以达到更好的设计效果。总结来说，理解CAD的软件操作原理，使用软件提供的工具和功能，才能真正发挥CAD的潜力。不论是二维设计还是三维建模，掌握如何适当运用坐标值和其他参数将使你的设计过程更加流畅和专业。让工具为你服务而非困扰，这是每位设计师在驾驭CAD软件时应当具备的基本理念。
