在CAD软件中，建筑、土木工程等领域需要经常使用钢筋符号来表示设计中的不同类型和规格的钢筋。在图纸设计中正确输入这些钢筋特殊符号不仅提高了工作的专业性，也有助于与施工团队的有效沟通。本文将详细探讨如何在CAD中输入钢筋特殊符号，并分享一些实用技巧。

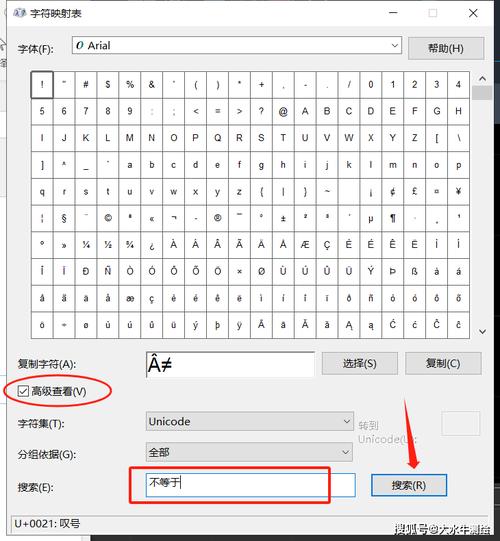

CAD软件是一种广泛应用于建筑设计、工程绘图及其他制图领域的工具。许多设计师在使用CAD软件时都遇到过需要输入特定钢筋符号的问题。这些符号可能包括如弯钩、搭接、螺纹钢等，它们在项目规划和施工过程中起着至关重要的作用。因此，理解如何正确输入和显示这些符号是每个工程设计师需要掌握的技能。在CAD软件中，通常会使用几种不同的方法来实现钢筋特殊符号的输入。首先，可以考虑使用CAD内置的文本功能。大多数现代CAD软件都支持Unicode字符集，这意味着可以通过在文本编辑框中输入特定的Unicode来获得相应的特殊符号。例如，在AutoCAD中，用户可以打开“注释”选项卡，然后使用“单行文字”或“多行文字”命令插入钢筋符号。然而，由于Unicode字符集非常庞大，有时找到正确的代码可能比较繁琐。

生成自定义符号库

是另一种高效的解决方案。许多企业或者个人会选择构建自己的符号库，以便快速调用所需的钢筋符号。制作自定义符号集通常需要一定的技术知识，但其灵活性和效率使得付出的小小努力是值得的。在这方面，用户可以创建块（block），将其存储在特定的文件夹中，并在需要时将其插入到设计中。这样，不仅保证了符号的标准化输入，还减少了重复劳动，提高了工作效率。此外，还有一种被广泛使用的方法，那就是安装专门用于绘制钢筋符号的插件或扩展工具。这些工具往往提供了丰富的符号库和强大的自动化功能，可以协助用户快速完成复杂的钢筋布置和标记。例如，Revit和CAD一起协作使用的时候，经常会利用这些插件来生成更为精细和准确的符号。用户只需进行简单设置即可启用这些插件，大大简化了符号输入的过程。

掌握基本的命令

也是必不可少的，尤其是在没有高级插件协助的情况下。了解一些基础的绘图和编辑命令，如线、弧、圆及其他基本图形的创建，将帮助用户自行绘制特殊的钢筋符号。用户可以通过组合这些基本图形元素，创建符合需求的定制钢筋符号，这种方法灵活度很高，但耗时较长，适合于精细设计或个人定制化要求较高的场景。为了确保所输入的钢筋符号能够准确传达设计意图，

标注的准确性

同样重要。在CAD软件中对钢筋符号进行标注时，需要确保尺寸、位置以及角度等信息准确无误。这时候可以利用CAD的标注工具来帮助完成。合理的标注能够提高可读性，帮助施工人员更直观地理解设计意图，从而减少施工错误。最后，输入钢筋符号还要考虑对整个图纸布局的影响。保持图纸整齐、美观不仅有助于传达信息，也体现了设计师的专业素养。在这方面，用户应该注意符号的对齐、字体和大小的统一。这些细节虽小，却直接关系到图纸的整体效果。通过以上多个方面的讨论，可见在CAD软件中输入钢筋特殊符号并不仅仅是一个简单的操作，而是一个涉及到多个层面的综合过程。通过合理利用软件内建工具、插件、命令以及符号库，设计师可以高效且准确地完成所需的钢筋符号输入，从而为项目的顺利开展打下坚实的基础。希望本文的讨论能为您在实际工作中带来帮助。
