本文概述：在CAD制图中，创建空心多段线是一个常见需求，但传统方法可能由于操作繁琐、效率低下而影响工作进度。本说明将探讨空心多段线的优化方法，旨在提高设计效率并减少相关问题。

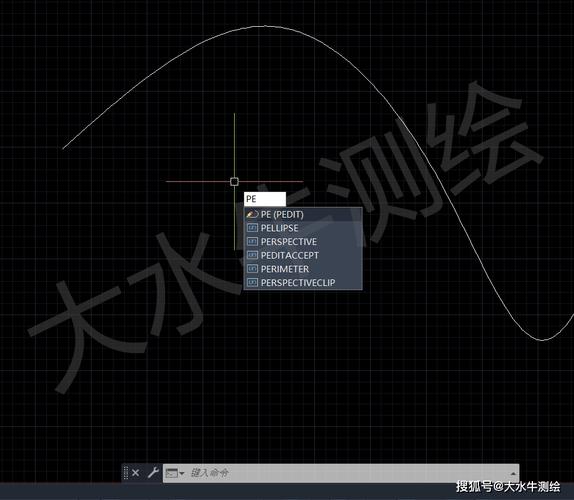

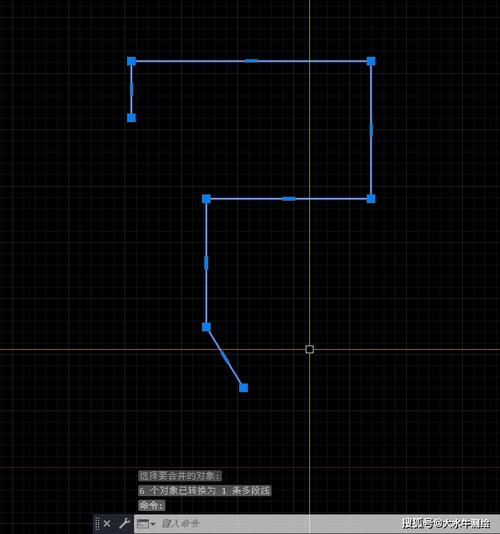

在CAD环境下绘制空心多段线并非是一件简单的事情，尤其是在面对复杂设计和紧张项目周期时。通常，人们会通过手动勾画每个线段来形成多段线，然后使用各种技术来创造空心效果。然而，这种方式不仅耗费时间，而且容易出现误差。为了解决这一问题，我们可以采用一些优化方法。首先，使用工具进行自动化处理是实现优化的关键。在AutoCAD等软件中，有专门的工具插件能够帮助用户更快速地生成空心多段线。例如，可以使用HATCH命令，通过指定填充样式和区域边界来自动完成空心效果。这种方式不但简化了操作步骤，还增加了一致性和精度。其次，要确保多段线的闭合。在创建多段线之前，检查所有线段是否正确连接是非常重要的。如果存在未闭合的线段，可能导致后续的空心处理失败。因此，利用CAD软件内置的修复工具，比如PEDIT命令来对线段进行编辑和闭合处理，是优化流程的一部分。PEDIT允许用户选择一个多段线并通过选项将其转换为闭合状态，从而消除潜在的错误。此外，合理使用图层管理可以进一步提高效率。当处理较复杂的设计时，不同类型的线条最好分配到不同的图层，以免混淆。这不仅有助于保持设计清晰，还能方便随后的操作。利用图层特性，例如可见性和锁定，能使得用户更轻松地编辑目标对象而不影响其他元素。这一做法对于多人协作或大型项目尤为有效。另一个值得推荐的方法是采用动态块和参数化设计。动态块使得设计元素具备一定的灵活性和自适应能力，而参数化设计则引入数学表达式来控制对象形态。结合两者使用，可以自动调整多段线的几何形状，以适应变化的设计要求。这种自动化处理不仅减少了重复劳动，也显著提升了设计的灵活度和响应速度。在CAD中，掌握快捷键的使用也是优化过程中的一个小技巧。CAD丰富的快捷键配置能让用户快速调用命令，而不必每次都依赖菜单导航。针对空心多段线相关指令设定快捷键，例如HATCH、PEDIT等，可以加快操作流畅性，是提高效率的有效途径。最后，掌握脚本编写技术可以全面提升CAD操作的自动化水平。通过编写脚本来执行系列操作步骤，不仅减少人工介入，还解决了多个标准化任务。例如，可以编写脚本以自动验证多段线闭合状态、应用空心填充等，这种批量处理极大地提升了操作速度和精确度。总结来说，在CAD软件中绘制空心多段线的优化涉及多方面的技术和策略，结合自动化工具、闭合检测、图层管理、动态块与参数化设计、快捷键以及脚本编写等方法，将显著改善设计流程的效率和效果。通过这些优化措施，设计师能够更专注于创意与构思，而不是陷入繁琐的技术细节中。这不仅使得项目交付更加高效，也提升了整体工作满意度和质量。
