本文概述：在使用CAD进行设计时，折弯标注和折弯线性标注是两个重要的工具，它们帮助设计者精确地表示和定义设计中的折弯特性。本文将详细介绍如何在CAD中使用这些功能，以确保设计的准确性和可读性。

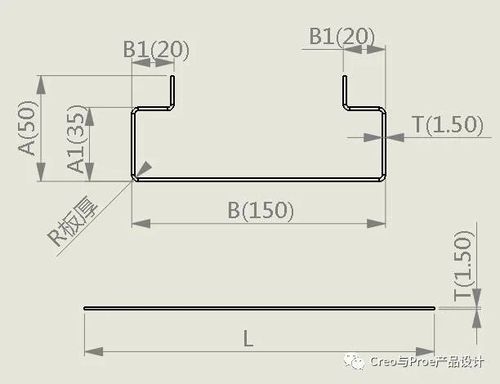

折弯标注是一个专门用于描述钣金件折弯角度、方向以及位置的功能。在钣金设计中，正确使用折弯标注对于生产工艺至关重要，因为它能清楚地指示钣金件如何被加工。为了正确应用折弯标注，你需要首先识别出图纸中的折弯位置，从而精准地给出每个折弯的标记。一般来说，CAD软件提供了多种工具来进行
折弯标注
。首先，从菜单中选择适当的标注工具，这通常可以在绘制工具栏或者标注选项中找到。选择后，你需指定基准面或线，然后通过鼠标点击相应的折弯位置来进行标注。这时，系统会自动生成一个标注文本框，其中包含折弯的具体角度以及方向。通过调整标注设置，你可以进一步定制标注的样式，比如字体大小、颜色或者线型等，以符合你的设计标准。与折弯标注不同的是
折弯线性标注
。折弯线性标注通常用于表示折弯前后的尺寸变化，特别是在需要精确控制材料利用率和减少浪费的情况下。这类标注能够帮助制造团队充分理解图纸中的尺寸变化，以便更好地规划生产流程。使用折弯线性标注的过程比较类似于普通的线性标注。首先，选定标注类型为折弯线性，随后在图纸上选择开始点和结束点，可以是折弯位置的前后边缘。在成功选择后，CAD软件通常会显示当前的尺寸值，并让你选择标注的呈现方式，比如带有公差值的标注以便于控制成品质量。在实际设计工作中，有几项常见的技巧和注意事项可以提高折弯标注和折弯线性标注的有效性和清晰度。首先，确保你的CAD软件版本是最新的，因为较新版本可能提供更强大的标注功能和用户界面优化。此外，在进行标注时，反复检查折弯角度和方向是否与设计意图相符，避免误导生产环节。此外，结合使用
标注层
也是一种有效的方法。通过将不同类型的标注放置在不同的绘图层中，可以使得图纸更加整洁，并且易于分辨每个标注的功能和含义。这对大型复杂的设计尤其有利，能够提升团队沟通效率。同时，还可以在标注过程中，利用
辅助线
来加强折弯特性的说明，使得标注不仅仅是简单的数值表现，而是包括生产指导意义的全面信息。为了进一步提高标注工作的标准化程度，可以考虑制定一套企业内部的折弯标注规范文档。这个文档应该包含所有可能的标注类型、风格指南以及相关的图例说明。规范化的标注风格不仅提升了设计的一致性，同时也极大地增加了生产环节的可靠性，减少因误解或错误标注而产生的技术问题。最后，定期进行培训和技能交流也是必要的措施。有条件的话，安排CAD技能提升课程以确保设计师能够熟练掌握各种标注技巧，并了解行业最新的发展动态。通过这种方式，不仅增强个人能力，也促进整个团队的专业水平提升。视情况适当邀请外部专家进行指导，以促使员工不断更新知识面和技能栈，从而达到最佳的设计效果。总结来说，合理使用折弯标注和折弯线性标注不仅使设计图纸更具专业性，同时也直接影响到钣金加工的质量和成本。在设计过程中，通过借助现代化CAD工具并结合实际工作经验，可以实现更高效、更精确的标注，最终保证产品的完美实现。
