本文将详细介绍在CAD中如何编写轴测图文字的方法与技巧，帮助用户更好地在CAD软件中绘制和标注轴测图。

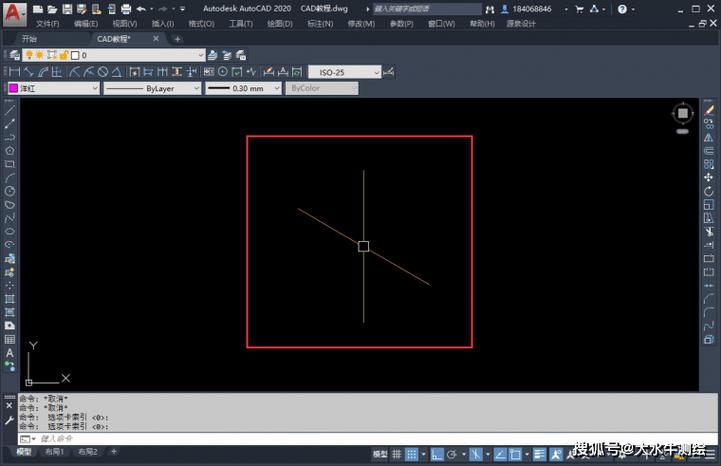

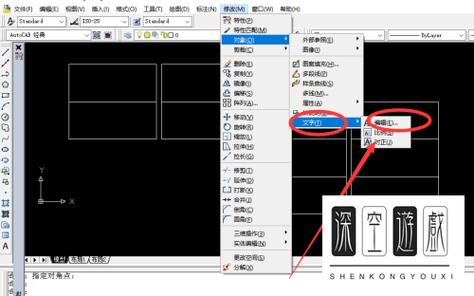

在计算机辅助设计（CAD）中，轴测图是一种常用的绘图方法，用于三维物体的二维表示。其中，文字标注是轴测图不可或缺的重要部分，因为它提供了图纸中的重要信息，如尺寸、材质以及特殊指示。下面，我们将逐步讲解在CAD中编写轴测图文字的过程。首先，在开始编写轴测图文字之前，需要了解**轴测图**的基本概念。轴测图是一种投影方法，通过将三维空间中的各个方向以一定比例缩放到二维平面上来实现。这种方法可以通过规定三个主轴之间的角度来完成，其中最常见的是等轴测投影（等角轴测图）。在这种投影中，各主轴之间的角度通常设置为120°。这样，每个坐标轴的比例系数都相同，使得绘图和尺寸测量更加简便。在进行轴测图文字设置时，首先需要设定正确的工作环境。启动**CAD软件**后，打开需要进行标注的轴测图文件。若要在新的绘图中创建轴测图，可以设置绘图单位、图层和颜色，以确保所有图形元素清晰可辨。在这里，应该注意到轴测图的图层设定，因为这直接影响到文字的显示效果。接下来，需要确定文本的方向。在**CAD中设置文本方向**时，通常需要使用“Dtext”命令或者“MTEXT”命令，并调整文本的倾斜角度以匹配轴测视图的方向。具体的操作步骤如下：1. 输入DText或MText命令，进入文本编辑模式。2. 确保正交模式关闭，以自由调整文本角度。3. 根据轴测图的类型，选择合适的角度设置文本方向。例如，对于等轴测投影，可以选择30°，150°，或270°角度，以确保文本与轴测图的主轴一致。此外，还可以使用**旋转工具**来进一步调整已经输入的文本。选中要修改的文本对象，然后使用RO命令来调用旋转功能。通过指定旋转中心和旋转角度，你可以将文本准确对齐到所需的位置。在编写轴测图文字时，为了使**文字更加美观**和易读，可以对其样式进行个性化设置。使用TEXTSTYLE命令可以定义和应用不同的文本样式。这包括字体类型、字高、宽度因子以及倾斜角度等属性。合理的文本格式设置能够提升图纸的专业外观。为了协助查看和定位，**栅格捕捉**和极轴追踪功能可能会非常有用。启用这些工具可以帮助你精确地在轴测图的特定位置排列文字。此外，还可以利用参考线或辅助线来标识文字与几何图形的相对位置。除了上述一般性步骤，在实际应用中，**文本标签**可能会包含复杂的信息，比如多行文字、符号和其他标记。对于此类需求，推荐使用多行文本（MText）功能，因为它比单行文本提供了更多的格式化灵活性。例如，能够轻松地插入特殊符号、控制逐行缩进，并调整段落间距等。最后，不要忽略保存和检查整个文档。确保在文字编辑完成后，保存所有修改，并仔细检查所有文字的方向、格式和内容，以避免错误的显示或解释。尤其是在涉及尺寸或关键标注值时，更应反复核实其准确性和合理性。合理的文字标注不仅能提升图纸的质量，还能增强图纸信息传达的效率。通过以上步骤，你就可以在CAD中顺利编写并编辑轴测图文字了。不管是初学者还是有经验的用户，都可以根据上述建议和技巧提高绘图工作的效率和效果。
