本文概述：在CAD中绘制双扇门的平面图需要遵循一系列步骤，这些步骤包括设定基本参数、使用适当的工具、应用精确的测量以及添加必要的细节，以确保生成的图纸既精准又符合建筑和设计的标准。

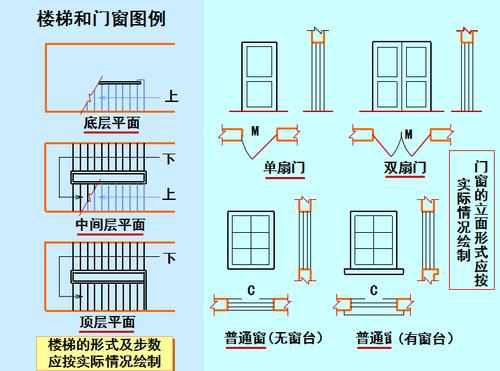

在**CAD软件**中绘制双扇门的平面图是一个 **系统化** 和 **精细化** 的过程，尤其是在建筑设计和室内规划中。这种绘图技术结合了技术知识和艺术表现，使得设计师能够清晰地传达建筑意图。在此过程中，我们将详细解释每个重要步骤，以帮助初学者理解并掌握如何在CAD中有效地创建双扇门的设计。首先，进行任何绘图之前，需要明确所需的布局尺寸与比例。确定**门洞的宽度和高度**是至关重要的，因为这些尺寸直接影响到双扇门的比例。可以通过施工图或现场测量数据获取这些尺寸，在开始绘图前，将其记录在画板上。接下来，打开你的**CAD软件**，并创建一个新的项目文件。在设置图纸时，你应该选择合适的单位（比如米或毫米），以确保所有尺寸的准确性和一致性。确保在绘图区域中适当地定义比例，以便最终的打印输出符合实际要求。然后，利用**直线工具**在CAD中绘制门框。在软件中，根据先前获取的门洞尺寸，画出长方形来表示门框。这将成为你双扇门的外边界。在这一步中，要特别注意保持对称性，以便后续的操作中不出现偏差。接下来是绘制**门扇**。根据双扇门的设计，一般情况下，每个门扇应当占据门洞宽度的一半。使用**复制和移动**工具从门框的一侧生成两扇门。确保门扇之间有适当的缝隙，以考虑门的开启和关闭机制。同时，可以模拟门的**开合角度**，通常会在CAD中用弧线表示，而这个弧线的半径通常是门扇宽度的一倍。此时，可以使用**标注工具**添加必要的尺寸信息，包括门的整体宽度、高度，以及各个门扇的宽度。标注是CAD图纸中不可或缺的一部分，让设计师和施工人员都能准确理解设计意图。为了提高图纸的清晰度，可以考虑使用不同的**图层**来分离不同的元素。例如，将门框和门扇分别置于不同的图层，可以让图纸更易于理解。当设计变得复杂时，使用图层管理功能对于确保各个部分的可见性和编辑性非常重要。此外，为了增强设计的完整性，你可以在门上添加**五金件**，如门把手、铰链等。大多数CAD软件提供了丰富的库资源，你可以从中选择适合的组件进行添加。这不仅提升了设计的现实感，也为施工提供了参考依据。最后，在完成绘图之后，仔细检查所有尺寸和细节是否准确无误。在确认无误后，可以将图纸转换为PDF格式或其他打印格式，以便分享和打印。在导出图纸时，请务必确保包含所有相关标注和说明，以便读者充分理解设计。总结来说，**熟练掌握CAD软件的核心功能**，如绘图、编辑、标注、图层管理等，是成功绘制双扇门平面图的关键。同时，结合详细的测量数据和建筑标准，可以确保设计结果既实用又美观。这段过程虽然可能稍显复杂，但通过不断的实践和经验积累，你将能快速高效地制作出高质量的CAD图纸。
