本文概述：在计算机辅助设计（CAD）软件中，处理多段线时，插入新的节点是一项常见任务。为了提高操作的效率和准确性，掌握正确的方法和步骤是至关重要的。

在使用CAD软件进行图纸设计时，多段线是一个重要的基本元素。它可以用于绘制复杂的形状和轮廓，而管理这些形状的节点则是确保设计精准的重要环节。当我们需要对现有多段线进行调整或修改时，插入新的节点常常是必要的。以下将详细介绍如何在CAD多段线上插入新的节点。首先，要打开CAD软件并加载需要编辑的图纸。在选择要编辑的**

多段线

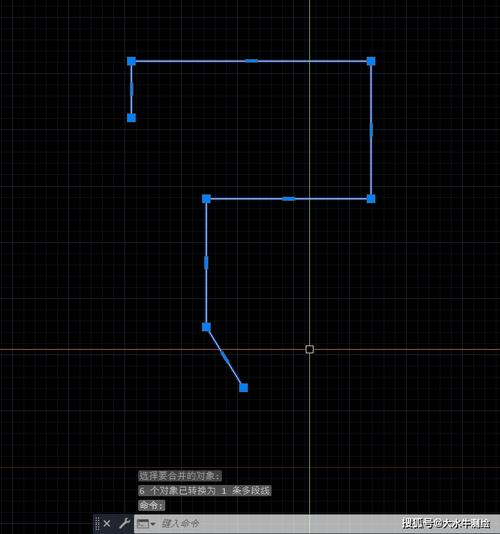

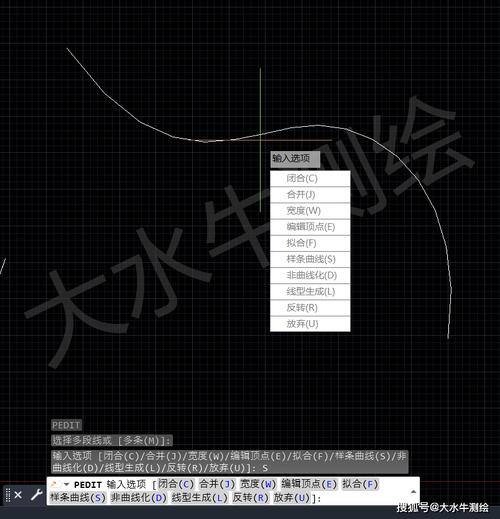

**之前，确保已经进行所有必要的备份，以防止原始数据的丢失。这是因为任何图纸的更改都可能导致不可恢复的错误。选择多段线后，通过鼠标右键或者快捷键，进入编辑模式。在这个模式下，你可以对多段线进行各种操作，包括删除、移动以及插入节点。在工具栏或者菜单中，寻找“插入节点”选项。有些CAD软件提供专门命令，比如“PEDIT”命令，即使对于初学者，这些命令也相对容易掌握。一旦进入编辑状态，可以看到多段线上的所有可编辑点或节点。使用鼠标点击希望增添节点的位置，CAD系统将自动在该点插入一个新的**

节点

**。这个节点可以任意调节，从而改变多段线的形状和方向。如果需要精确定位新节点的位置，可以使用网格对齐或者坐标输入功能。这可以确保新增节点符合设计要求。当节点插入完成后，如果需要进一步调整，可以利用节点编辑工具，这些工具通常允许用户拖动节点以改变其位置。此外，可以通过属性窗口查看节点的详细信息，并进行细微的调整。这里强调的是，要小心保存每一步的修改，以避免不必要的设计损坏或遗漏。为了保证所有节点操作的准确性，建议使用极坐标或直角坐标来输入节点的位置信息。这种方法不仅提高了**

精度

**，还增强了设计的专业性。在某些情况下，可能还需要使用“捕捉”功能，该功能能够帮助锁定节点的位置，更加方便地进行几何修改。此外，在多段线上插入节点时，还应注意整个设计的美观与逻辑性。一些高级CAD软件提供了动态预览功能，允许用户在正式添加节点之前先查看效果。这种实时反馈机制可以有效地减少错误发生率，提高工作效率。最后，完成所有节点操作后，将设计保存为最新版本。同时，为了方便将来的编辑和审阅，建议对修改部分进行标注或记录说明。这不仅有助于沟通和协作，也对项目管理具有积极作用。这样在日后的设计过程中，无需重复劳动，可以直接参考已有的修改记录。通过以上步骤，用户可以在CAD多段线上轻松插入新的节点，优化设计，并增强图纸的细节表现。这些技巧不仅适用于建筑设计，也同样适用机械制造、电子电路等其他领域的CAD设计任务。掌握这些技能，能帮助用户更高效地实现更多创意想法。
