本文概述：CAD绘图是一项涉及多种技巧和方法的专业技能，其中双线绘制技巧是一种有效提升绘图质量和效率的重要方法。通过掌握这些技巧，设计师和工程师可以更加精准地呈现建筑、机械等复杂结构的细节，从而提高工作效率和输出质量。

在现代设计和工程中，**CAD绘图**是一种不可或缺的工具。它不仅简化了设计过程，还提高了精度和可视化效果。在众多的绘图技术中，**双线绘制技巧**作为一种重要的方法，在多个领域发挥着巨大的作用。

CAD绘图

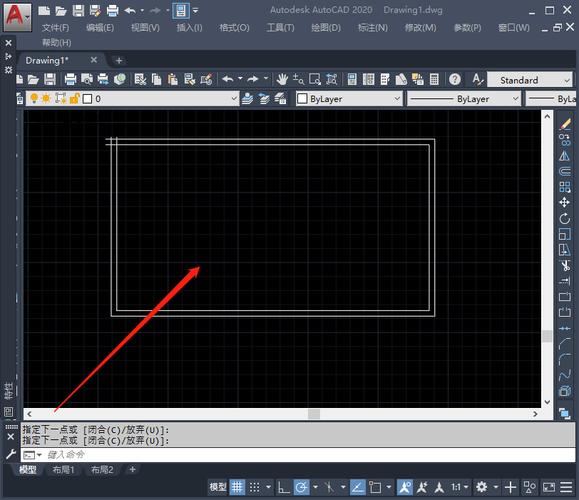

是一种基于计算机的辅助设计方法，它帮助设计师和工程师以电子方式创建、修改、分析和优化设计。与传统的手工绘图相比，CAD绘图具有快速、精准和易于修改的优点。当我们谈到**双线绘制技巧**，我们指的是在CAD环境下使用两条线来代表墙壁、管道或其他类似对象。这种方法的优势在于能够提供更详细的信息，同时保持图纸的整洁和清晰。

双线绘制技巧

在建筑设计中非常重要。例如，建筑的平面图通常需要展示墙壁的厚度，这时双线绘制就是一个理想的解决方案。使用双线可以避免因单线表示而导致的信息缺失和误解。为了实施这种技巧，设计师首先需要确保掌握基本的CAD软件操作。如AutoCAD这个广泛使用的软件，其强大的功能能够支持复杂的双线绘制。以下是一些具体的步骤和建议：1. **了解软件界面和工具**：熟悉软件的工作空间，学习如何定义线型、颜色和图层等基础设置。尤其是图层管理，将影响到双线的处理和显示。2. **制定规范的绘图标准**：在开始绘图之前，设定一个合适的比例尺和单位标准，以确保双线绘制的尺寸和间距准确无误。3. **利用模板和样板**：许多CAD软件提供标准模板，这些模板包含预设的线型和格式，可以为双线绘制提供方便。4. **精确定位**：使用捕捉功能来确保绘制的每一条线都能与相关元素对齐。这有助于保持整体图纸的一致性。5. **灵活运用编辑功能**：复制、旋转和镜像命令可以高效地生成重复和对称的双线结构。在机械设计中，双线技巧同样起着重要作用。对于管道系统或者流体动力学模型，双线绘制能够清晰地展示各个通道的位置和连接关系，从而便于分析和优化。然而，尽管双线绘制提供了许多好处，设计师仍需注意其局限性。过分依赖双线可能会导致图纸过于复杂，使得图纸难以阅读。因此，灵活运用不同类型的线条和符号，以及适当的注释，是保证信息传递有效性的关键。总的来说，采用双线绘制技巧可以显著提升CAD绘图的质量。当设计师能够熟练应用这一方法，他们便可以从纷繁的设计细节中游刃有余地寻找最优方案。如此，不仅提高了自身工作效率，也增强了设计成果的表达力和说服力。学习并完善以上技巧，对于任何从事设计或工程工作的专业人士都是一个不容忽视的机会。随着科技的不断进步，CAD绘图的方法也在不停更新，而双线绘制技巧将继续在这场发展中扮演不可替代的重要角色。
