本文概述：在计算机辅助设计（CAD）软件中，正确设置和编辑绘图单位对于确保设计准确性至关重要。不同的项目可能需要使用不同的单位，例如毫米、英寸或米。因此，了解如何在CAD中调整这些设置是每个设计师的一项基本技能。

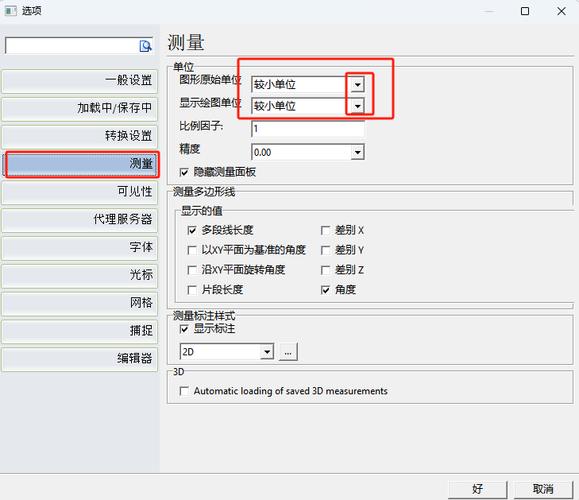

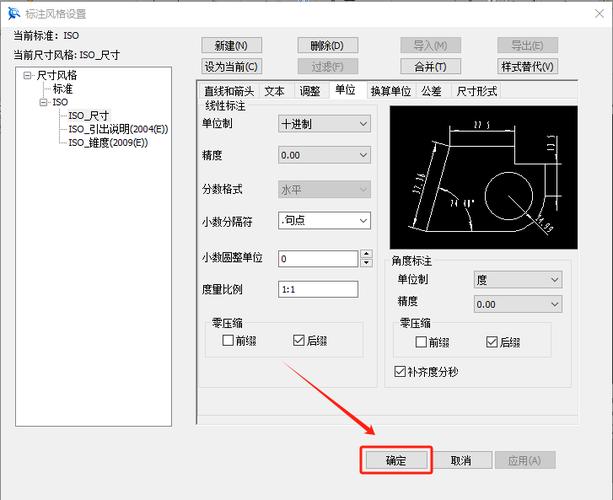

在CAD软件中，绘图单位的设置直接影响到设计过程中尺寸的标准化以及最终输出的准确性。在进行任何设计之前，首先要确认项目所需的单位。例如，在建筑行业中通常使用毫米或米，而机械设计中则可能更常见的是使用英尺或英寸。为了确保设计的适用性和精准，我们需要对绘图单位进行编辑。当你打开一个新的CAD文件时，系统会根据默认的模板提供初始的单位设定。然而，这些默认设定并不总是满足你的项目要求，因此学习如何修改它们是至关重要的。在CAD软件中调整单位通常是通过“选项”或“设置”菜单来完成的。以AutoCAD为例，你可以通过输入命令"UNITS"直接进入绘图单位设置界面。在这个界面中，你会看到几个关键的设置选项，包括长度单位和角度单位。选择合适的长度单位，比如英寸、毫米或米，取决于你的项目需求。同样地，角度单位也可以在度数或弧度之间切换。此外，还有一些其他设置，如公差、精度等，确保这些参数也符合项目的具体要求。另一个需要注意的关键点是在导入或者分享CAD文件时，不同的单位设置可能会导致尺寸失真或数据错误。因此，在开始设计之前，以及与其他团队成员协作时，要确认所有参与者使用相同的单位标准。这不仅仅是对设计的尊重，也是对合作伙伴的负责。有时候我们会遇到需要转换单位的情况，例如从英寸转换为毫米。在这种情况下，你可以使用CAD内置的转换工具或插件。这些工具能够自动转换模型中的所有尺寸，避免手动调整可能带来的误差。同时，在转换过程中检查线条的大小比例是否保持一致也是非常重要的。了解如何在CAD中编辑绘图单位不仅仅限于调整基本的长度和角度。在某些复杂项目中，你可能还需要编辑其他相关参数，例如比例因子，以便将模型精确地匹配到实际尺寸。有时候，这需要高级的操作技巧以及对软件功能深入的理解。通过学习这些基本技巧，每个CAD用户都可以提高设计效率和准确性。在长期使用中，熟悉这些设置将使整个工作流程更加顺畅，有助于减少意外的单位错误。同时，也能帮助你更好地与其他软件和设计工具进行兼容性和数据交换。总的来说，无论你使用何种CAD软件，编辑绘图单位是一项必不可少的技能。它不仅保证了设计的专业性，也提高了与同行交流的效率。随着技术的发展，CAD软件的功能不断增强，学习这些技能将使你在职业生涯中处于领先地位，是设计创新以及解决问题的基石。无论你是在学术环境中还是在商业项目中，都应该花时间掌握这些核心技术。这样不仅能够提高你的个人能力，也能确保每一个设计项目都达到最高的质量标准。这是每个设计师的基本职责，也是他们专业水平的体现。
