本文将详细说明如何在CAD软件中为图纸添加标注中的正负公差。此过程涉及多个步骤和选项，以确保您所创建的工程图能够清晰地传达制造或组装过程中允许的误差范围。

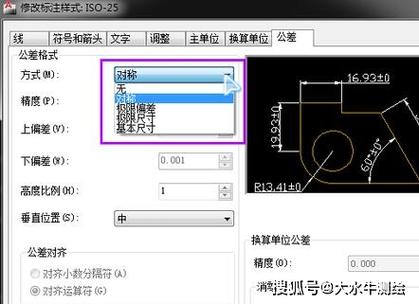

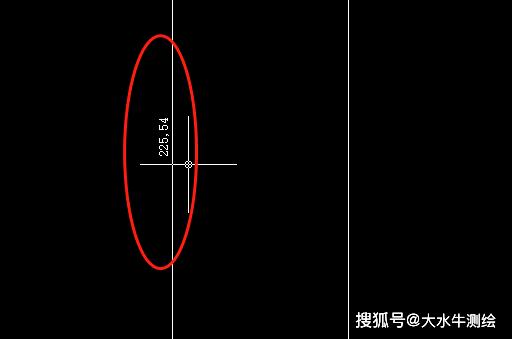

在使用CAD软件进行绘图时，标注是一个关键环节，它可以准确地传递设计意图及其细微之处。在许多工程项目中，尤其是机械设计和加工领域，标注 **正负公差** 是不可或缺的，因为它指示了零件的尺寸允许偏差范围，以保证零件之间能够正常配合并运作。首先，我们需要了解何谓 **公差**。公差定义了尺寸的最大和最小限度，通常用于指定零件之间如何协同工作以确保功能性或美学需求。正负公差意味着有一个中心值，围绕中心值向上和向下的偏差均属于可接受范围。例如，如果某个孔的直径标为 10±0.1 mm，则表示这个孔的直径可以从 9.9 mm 到 10.1 mm，这样的设计不仅能保证零件装配的可靠性，也会降低生产成本。下面我们具体来看如何在 CAD 软件中标注 **正负公差**：1. 打开您的 CAD 软件，并载入需要标注公差的图纸视图。 2. 在工具栏中找到标注工具，它通常被标识为一个带箭头的线段。选择该工具以开始标注工作。3. 选择要标注的特征，例如孔的直径、长度或者宽度。在标注时注意选择适合的视图，比如俯视图或者侧视图，以便于清晰地呈现尺寸。4. 一旦选择了标注的尺寸，在尺寸在线旁边点击打开 **属性窗口**。不同的软件可能命名稍有差异，但一般都可以通过双击尺寸标注来进入属性编辑模式。5. 在属性窗口中，有一个选项可以设置公差。通常会列出几种类型，包括对称公差和偏心公差。选择“对称公差”，可以输入一个单独的数字，该数字将在尺寸基础上上下浮动。比如对于 10 mm 的尺寸，填写公差 0.1 mm 即为 10±0.1 mm。6. 保存设置后，公差将自动显示在尺寸标注旁边，显示格式因软件略有不同，但基本都会以类似 ±符号形式表达。除了手动设置，现代 CAD 软件还支持一些自动化的功能，可以根据标准件库或材料特性为图纸中的多个类似特征自动应用公差。这大大节省了时间，同时降低了人为错误的机会。此外，对于某些专业领域如航空航天或汽车制造，有必要遵循严格的行业标准，这就要求大家熟悉相关标准，如 ISO 或 ANSI 标准。这些标准通常规定了不同类型的 **公差** 如何应用于不同性质的材料和结构部件。这时候，工程师们不仅仅使用软件自身提供的工具，还常需参考额外的技术文档和指南。在完成公差标注后，还需进一步检查整个图纸，以确保没有遗漏任何关键尺寸或错误标注。良好的图纸管理习惯也包括版本控制和定期审阅，以保持信息的最新和准确性。总结而言，在 CAD 软件中正确标注正负公差是一项需要注意细节的工作，它既考验从业者的技术能力，也需要对产品的整体功能具有深刻理解。通过合理设定公差，设计师和工程师不仅提升了产品的质量，还有效控制了制造成本，为企业创造了更多价值。希望通过这篇说明能帮助您更好地掌握这一技能，在实际操作中取得更优异的成果。
