本文概述：在使用中望CAD绘制图形时，倒直角是一种常见的设计元素，其应用不仅可以提高图纸的美观度，还能优化空间布局。在这篇说明文中，我们将深入探讨如何通过中望CAD软件高效地绘制倒直角，并分享一些实用技巧以提升工作效率。

在建筑和机械绘图过程中，倒直角通常用于创建墙角或机器零件的凹槽。掌握倒直角的绘制技巧是每个CAD设计师必须具备的能力。中望CAD作为一个强大的设计软件，提供了多样化的工具和功能，能够帮助设计师轻松实现这一绘制任务。首先，让我们来了解倒直角的定义。所谓倒直角，就是一种在两个相交边之间形成的圆弧过渡，通常用于防止尖角对视图效果的影响，同时也可能因为实际制造的需要而被设计成直角倒圆。为了绘制精准的倒直角，中望CAD提供了一些基础工具，比如“圆弧”工具，它可以帮助用户在指定的两条边之间创建设计所需的过渡效果。接下来，我们来看绘制技巧。在中望CAD中，绘制倒直角可以通过使用<或者想要完成更复杂的倒直角结构，则可以利用软件中的

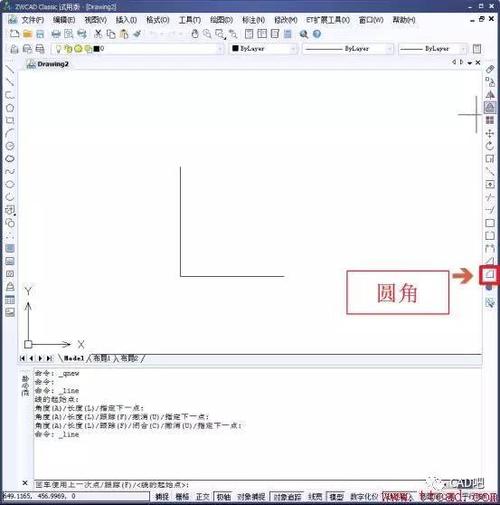

Fillet（倒角）

命令。该命令允许用户选择两条相交的边，然后指定圆弧半径，从而自动生成倒直角。这种方法不仅便捷，而且保证了图形过渡的平滑性。

Fillet命令

的应用非常广泛，尤其在机械设计中，它可以避免因过于尖锐的角度产生应力集中，从而提升零件的耐久性。在使用Fillet命令时，需要注意的是选择适当的圆弧半径，以确保设计符合项目要求。另外，该命令还允许设计者输入不同的半径值，通过这种方式可以灵活调整倒直角的大小，更好地适应不同设计需求。为了提高设计效率，有经验的用户往往会结合使用<动态块>和<参数化设计>。动态块允许用户预先设置好倒直角的标准尺寸，当再次需要类似设计时，只需简单插入即可，大大减少重复操作的时间。而参数化设计则通过设置变量让倒直角的尺寸可以根据图纸的整体比例自动调整，使图纸更加灵活。此外，中望CAD的<对象捕捉>功能也是绘制倒直角时不可忽视的一环。对象捕捉可以帮助用户准确定位圆弧的起始点和终止点，确保倒直角与相邻边连接无误。通过合理运用此功能，设计师可以有效避免手动定位带来的误差，提高设计精确度。实例操作也是学习倒直角绘制的重要途径之一。许多中望CAD用户群体会定期分享他们的设计案例，在这些实例中用户能够观察到倒直角的实际应用，以及在特殊情况下如何进行调整。通过实践与交流，新用户可以快速积累经验。最后，软件的更新与插件的安装也是扩展倒直角绘制能力的有效措施。随着中望CAD不断迭代，其工具链会逐步完善，为用户提供更强大的设计支持。同时，各类第三方插件也能够增强CAD系统的功能性，让倒直角绘制成为一种更加容易且自由的设计体验。总结来说，掌握倒直角绘制技巧不仅仅是技术上的进步，更是设计思维的拓展。通过中望CAD的多种工具和功能，无论是简单的还是复杂的倒直角设计都能够快速实现。希望本文的介绍能够为您提供有益的信息，在您的设计工作中带来更多便利和灵感。
