本文概述：本文将详细介绍在CAD中绘制窑洞的步骤，包括初步准备、基本形状绘制、细节添加和最终修饰四个阶段，帮助您更好地掌握使用CAD设计窑洞的技巧。

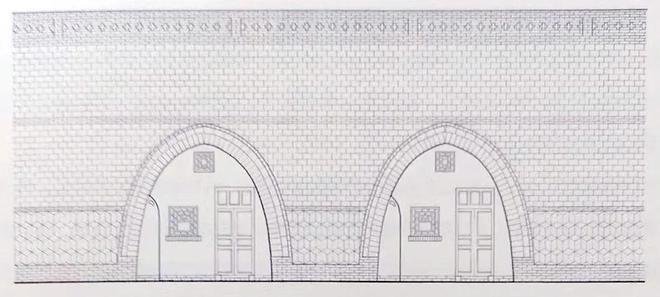

在CAD软件中绘制窑洞是一个系统且有条理的过程。为了保证绘图的效率和准确性，我们可以将整个过程拆分为几个主要阶段，即初步准备、基本形状绘制、细节添加和最终修饰。首先，**h3**初步准备**/h3**阶段是成功绘制窑洞的基础。在开始绘制之前，您需要确定窑洞的尺寸、位置以及整体设计风格。通常情况下，可以通过查阅相关建筑资料或现场测量来获取这些信息。此外，还需要确保计算机上的CAD软件已经准确安装，并具备相应的绘图工具和插件，这将有助于后续工作的顺利进行。一旦完成了准备工作，就可以进入**h3**基本形状绘制**/h3**阶段。在这个环节，您需要根据事先设定的尺寸和位置，在CAD中创建窑洞的基本几何形状。一般而言，窑洞的主体部分可以用圆弧或椭圆来表现。首先，通过绘制基准线来标识窑洞的底部和顶部边界，然后使用“圆弧”或“椭圆”工具创建大体轮廓。在此过程中，确保每一个操作都保持精确和可调整，为后续阶段的修改预留余地。接下来是**h3**细节添加**/h3**阶段，这一步骤旨在增强图纸的真实性和细腻度。这里包括墙壁厚度、门窗开口以及其他建筑细节的绘制。使用CAD的多线段功能能够快速生成墙壁的实体感，同时利用“偏移”指令可方便地创建具有泄水坡度和开口的结构。在门窗的布局中，可使用矩形工具并结合布尔运算来挖空墙体以容纳窗户或门的空间。细节部件的规格通常需要严格遵循建筑规范，以确保施工的安全与合理。最后，我们进入**h3**最终修饰**/h3**阶段。此时，您的图纸已经基本成型，但要使其更具专业效果，还需进行进一步的美化处理。可以对线条的风格和颜色进行调整，使得不同类型的构件更加醒目和易于辨识。此外，不妨在CAD图层中加入文字注释或尺寸标注，这对日后的施工实践非常重要。在进行每一个步骤时，都应不断检查整体协调性，避免出现与实际不符的问题。在整个绘制过程中，利用好CAD软件提供的各类辅助工具对提高效率和准确性非常关键。比如，使用捕捉和栅格功能可以帮助精确对齐，而参数化设计理念的引入也能让模型更加灵活和便于修改。这些小技巧看似简单，但对于复杂建筑图纸的完成常常能起到决定性作用。总的来说，在CAD中绘制窑洞需要一种细致耐心的态度和一定的技术熟练度。这不仅要求对CAD工具的熟悉程度，更强调对建筑结构的理解。随着现代建筑设计技术的不断发展，CAD在建筑行业中的角色愈加不可替代，因此，掌握绘图技巧并不断提升自己的设计能力，是每一个从业者的必经之路。只要按部就班地遵循上述步骤，您一定能够绘制出精准而富有艺术感的窑洞设计图。
