本文概述：本文将详细阐述如何使用中望CAD软件绘制圆角五角星，通过对各种工具及命令的使用，使用户能够轻松掌握这一技巧。

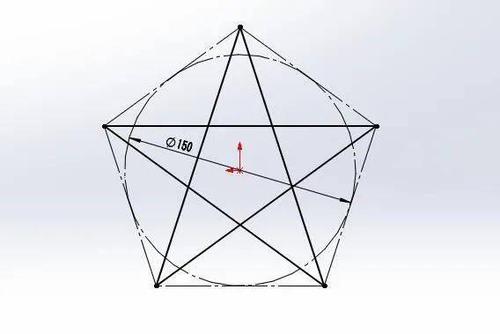

在现代设计和绘图领域中，CAD（计算机辅助设计）工具已经成为不可或缺的一部分。特别是对于需要精确和复杂图形的设计工作来说，CAD软件能节省大量时间并提高效率。而中望CAD作为一种流行的选择，广泛应用于建筑、工程、机械设计等多个领域。今天我们要讨论的是如何使用中望CAD来绘制一个圆角五角星，这虽然听起来简单，但涉及到CAD软件中的多个功能和命令。首先，我们需要打开中望CAD软件并创建一个新的绘图文件。这可以通过点击“文件”菜单，然后选择“新建”选项来完成。在创建完新的文件后，你就可以看到一个空白的工作空间，这就是你即将开始绘图的地方。接下来，当我们准备绘制一个五角星时，第一个步骤是使用h3<多边形工具>。这通常可以在工具栏的绘图工具集中找到。点击多边形工具后，系统会要求输入顶点数目。由于五角星有五个顶点，因此我们输入“5”。然后，选择中心点的位置，并输入半径值以确定整个五角星的大小。五角星绘制完成后，我们必须考虑如何给它添加圆角。这里可以使用h3<圆角工具>。通常在CAD软件中，圆角工具允许用户选择两个相交线段并自动生成圆滑的连接部分。从工具栏中选择圆角工具，设置所需的圆角半径。记住，半径值决定了圆角的具体圆滑度，因此需要根据实际需求进行调整。之后，我们开始对五角星的每个角进行操作。选择五角星的某个尖角，让圆角工具标记该位置，然后输入设置好的半径值，系统会自动生成一个圆角。重复此步骤，直到所有的五角星尖角都被处理为圆角。这个过程可能需要一些时间，尤其是在第一次尝试时，但随着熟练程度的增加，很快它就会变得简单多了。值得注意的是，在使用CAD软件进行这种操作时，可以适当地利用h3<捕捉功能>。捕捉功能可以帮助用户在绘图时精确定位几何元素的位置，确保圆角不会因为手误而错位。有时候甚至可以通过设置不同类型的捕捉模式，以适应不同的绘图需求，如端点、中心点和切线等。最后一步是检查和完善你的圆角五角星。仔细观察圆角是否平滑连接并符合设计要求。如果发现任何不合适的地方，可以返回并重新修改有关圆角的设置或直接删除错误部分加以重做。有时候，为确保图形的专业性和美观性，可能需要使用h3<修剪工具>或其他编辑工具对绘图进行细化。通过这些步骤，我们最终可以得到一个标准且美观的圆角五角星。这个过程不仅让我们了解和实践CAD软件中的多个功能，还培养了良好的绘图习惯和技巧。希望这篇说明能够帮助那些对CAD软件感兴趣的人，以及所有想要更好地掌握这一特定操作的用户。如果您在过程中遇到任何问题或挑战，建议参考中望CAD的官方文档或在线教程，这里有更详细的指导和解决方法。总之，掌握CAD软件中的各种工具和命令是绘制复杂几何图形的基础，它不仅能提高我们的工作效率，还能扩展我们的设计能力，为未来的设计工作打下坚实的基础。
