本文概述:CAD测量命令是设计和工程领域的重要工具,通过它们可以准确获取各种几何数据和尺寸信息。掌握这些命令的使用方法,可以极大提高工作效率,帮助用户更精准地完成制图和设计任务。
在计算机辅助设计(

CAD
)软件中,测量命令扮演着至关重要的角色。这些命令提供了精确的几何和尺寸信息,帮助设计师和工程师更好地理解其设计对象。在这篇说明中,我们将详细介绍CAD中常用的测量命令及其使用方法,以便用户能够充分利用这些功能提高工作效率。首先,我们来了解一下CAD测量命令的基本类型。常见的测量命令包括距离测量、角度测量、面积和周长测量,以及体积测量等。每种命令都有其特定的应用场景,并能在不同的设计阶段提供帮助。

距离测量
是最基础也是最常用的命令之一。在CAD环境中,距离测量用于确定两点之间的直线距离。操作流程通常为选择测量命令,点击第一个点,然后点击第二个点,此时系统会自动显示两点间的距离。这一功能在日常制图中非常实用,比如需要检查物体之间的间距或验证尺寸标注是否正确。
角度测量
则主要用于确定两个线段之间的夹角。使用这一命令时,用户需要选取构成角度的两条线段,随后系统会自动计算并显示其夹角数据。这对于检查机械部件装配中的正确性或者建筑结构的设计规范性尤为重要。当涉及到二维空间内的面域信息时,
面积和周长测量
就显得十分必要。通过定义目标区域,可以快速获知该区域的面积和周长信息。这对建筑图纸中的房间布置或零件图中的切割面积计算有着直接应用。在执行此类测量时,用户只需选中封闭的多边形,然后启动测量命令即可获得所需参数。对于三维设计而言,
体积测量
则提供了第三维度上的数据支持。尤其是在处理复杂的机械零部件或构建需要精确体积控制的建筑模型时,该命令显得不可或缺。用户只需选择需要测量的固体对象,CAD软件会根据其几何形状和大小计算出体积。尽管每个命令看似简单,但在具体应用过程中,仍需注意一些细节以确保测量结果的准确性。首先,在使用任何测量命令之前,应确认正在操作的图层是否已激活,并确保单位设置符合项目要求。此外,建议在实际操作中,结合使用“捕捉”和“正交”功能,以提高输入的精确度。进一步提升测量工作的效率,还可以借助CAD中的

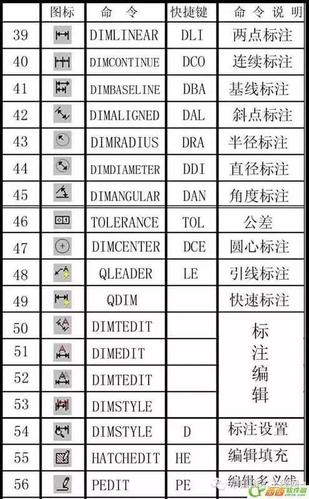

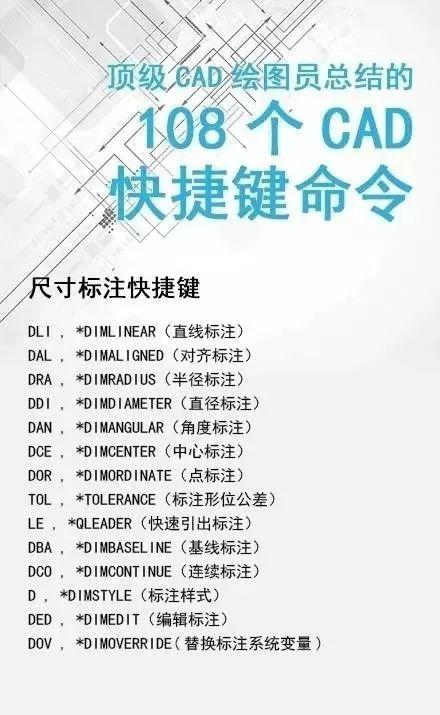

快捷键和
自定义命令功能。通过配置这些工具,用户能够快速调用常用的测量命令,减少繁琐的操作步骤。同时,充分利用CAD提供的
坐标系管理功能,如世界坐标系(WCS)和用户坐标系(UCS),可以针对不同的设计需求进行灵活调整。总之,熟练掌握CAD测量命令,不仅可以提升制图的准确性,还能提高工作的整体效率,使用户能够更专注于创意本身而非数据处理。通过不断实践与经验积累,你将在复杂的项目管理中占据优势,为自己的职业发展打下稳固的基础。
