本文概述：CAD图纸中的线条合并技巧是建筑设计和工程绘图中常用的技术，能够帮助用户简化图纸，提高工作效率。

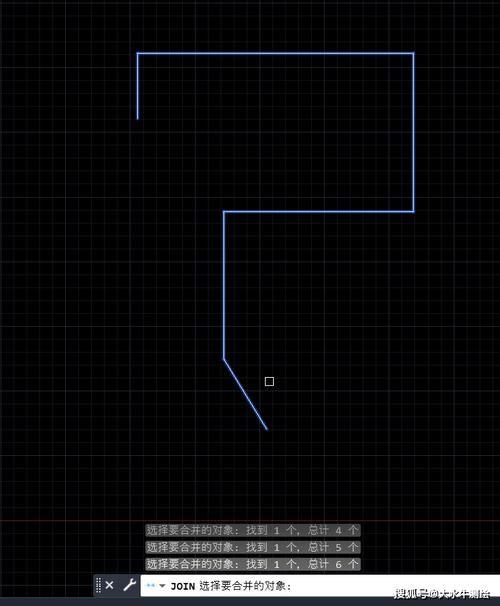

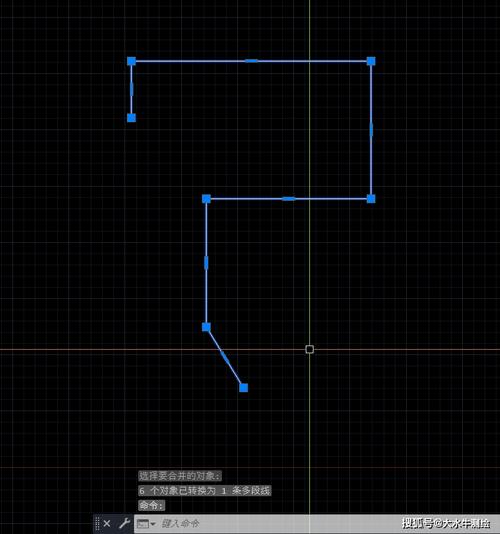

在现代建筑设计和工程绘图中，CAD（计算机辅助设计）软件成为了不可或缺的工具。为了提升图纸的质量和工作效率，设计师时常需要使用**线条合并**的方法来优化图形表现。了解如何在CAD图纸中有效地进行线条合并是一项重要技能，无论是从事建筑、机械设计还是其它领域的专业人士都能从中受益。首先，要理解为什么需要进行线条合并。在设计复杂结构时，图纸上可能会有大量相互重叠或平行的线条，这不仅使得图纸看起来杂乱无章，还可能增加误读的风险。因此，通过合并线条，设计师可以简化图纸，让信息表达更为清晰。合并后的线条不但易于管理，还能够减少文件大小，提升电脑处理速度。执行线条合并时，以下几个步骤是关键：1. **识别线条类型**：在进行任何操作之前，首先要确认线条的类型。这包括单一的直线、多段线、多边形以及曲线等各类线型资源。不同类型的线条可能需要不同的合并策略。2. **选择合适的工具**：CAD软件提供了多个工具用于合并线条，比如AutoCAD中的“联合”（Join）命令，它能够将多个连续的线条连成一个整体。在很多情况下，这个命令已经足够应对简单的合并任务。3. **确保参数一致**：在合并线条时，必须保证这些线条的参数一致，例如线的颜色、宽度等。如果这些元素不匹配，会导致合并失败或者产生不理想的效果。4. **调整线条路径**：对于复杂图形而言，有时候需要手动调整线条的路径以便顺利合并。此过程可以通过拖动节点或修改顶点位置来完成，从而确保线条能够自然过渡。5. **测试和验证**：合并线条后，务必要检查图纸上的几何关系是否依然正确。可以通过重新生成图纸或者使用测量工具来核实线条的位置和长度。**线条合并**带来的好处显而易见。最直接的优势是图纸变得更加整洁。尤其是在大型项目中，减少视觉混乱非常关键。此外，在进行打印或展示图纸时，合并过的线条会呈现出更为均匀和专业的视觉效果。另一个值得关注的方面是性能提升。合并线条后，文件的体积通常会有所减小。这不仅节省了存储空间，还缩短了保存和加载的时间。在团队合作项目中，较小的文件意味着数据传输更加便捷。即使是在网络不够稳定的情况下，也能确保文件顺畅传递。最后，线条合并在某些特定场景下还有助于实现功能性的改进。例如在创建3D模型时，合并线条能够促进面域创建，从而为后续的三维渲染和分析打下良好的基础。总之，掌握**线条合并**技巧对于每一个CAD用户来说都是值得投资时间的。它不仅有助于提高工作效率，还能确保输出的作品符合高标准。在实际应用中，随着经验的积累，用户将会发现更多提高质量和简化工作的细微方法，使得最终成果更加完美。通过不断练习和学习，线条合并技术将成为您设计工具箱中的利器，帮助您应对挑战并创造出色的图纸作品。
