本文概述：在CAD软件中设置阵列角度是一项技能，它可以帮助用户创建重复且有规律排列的图形对象。这一功能不仅能够提升设计效率，还能确保设计的一致性和精确性。

在日常工作中，设计师时常需要在CAD中使用阵列功能来复制图纸中的元素。CAD中的阵列功能相对强大，可以根据用户输入的参数，将选定的对象按照特定的规则进行排列，无论是直线阵列还是环形阵列，都能够通过设置阵列参数完成。在掌握如何设置阵列角度之前，有必要了解阵列的基本原理。

阵列基础原理

：阵列的核心思想是在保持原始对象属性不变的情况下进行多次复制，并将这些复制体按指定的间隔和方向分布。通常，二维CAD设计中有两种常用阵列方式：矩形阵列和极坐标阵列。矩形阵列用于沿着两个维度的复制，而极坐标阵列则是围绕一个中心点进行旋转复制。

阵列角度的重要性

：阵列角度对于极坐标阵列尤为重要，因为它决定了复制对象的旋转方向和每个对象之间的夹角。正确设置阵列角度不仅能确保图案的准确性，还能避免因手动排列或复制导致的误差。当设计复杂图形如齿轮、花瓣或射线等时，阵列角度设置尤其关键，可影响整体效果的美观度和功能性。

步骤指南

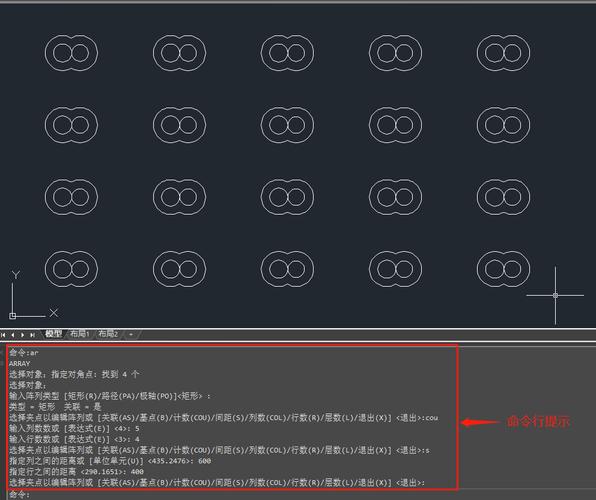

：1. **选择对象**：首先，在CAD绘图界面中选择你要进行阵列操作的对象。确保选择的对象完整无缺，包括所有需要复制的部分。2. **打开阵列命令**：在CAD菜单栏中，通常会找到“修改”菜单下的“阵列”命令。点击后会弹出阵列设置界面。3. **选择阵列类型**：在窗口中选择极坐标阵列，这样你就可以围绕一个中心点进行复制而非线性排列。4. **设置中心点**：这一步非常重要，你需要为你的阵列确定一个旋转中心点。该点可以是一个既定的坐标，也可以直接在绘图中选择某个参考点。5. **输入对象数量**：在阵列设置窗口中，你需要输入复制的对象数量，即需要多少个元素围绕这个中心点排列。6. **设置阵列角度**：这是本教程的重点。根据设计要求输入每两个对象之间的夹角。如果想要对象均匀分布在整个圆周上，比如总共有12个对象，则将360除以12，得到每个对象间的夹角为30度。输入此值即可实现均匀分布。7. **预览和调整**：点击“预览”按钮查看阵列效果。如果分布不合适或者间距不合理，可以返回调整阵列角度或其他参数。8. **确认操作**：当预览效果满意后，点击“应用”或“确定”按钮，即可完成阵列操作。

注意事项

：- 在设置阵列角度时，务必确定旋转中心点位置的正确性，否则可能导致整个阵列的位置偏移。- 阵列角度的数值必须符合设计需求，如果涉及到一些特殊的几何设计，可能需要计算以获得精确的角度。- 对于复杂阵列，建议在执行最终操作前反复预览结果，以确保没有错误。通过以上步骤，用户便可以在CAD软件中灵活地设置阵列角度，从而提升设计效率并确保设计的精确性。在掌握此技能后，面对各种工程或艺术设计项目时，就能以更高效的方式处理重复性布局任务。
