本文概述：CAD图层是计算机辅助设计（Computer-Aided Design，简称CAD）软件中的一个重要功能，用于管理和组织绘图对象。通过使用图层，用户可以更好地控制显示、编辑和打印不同类型的图形元素，从而提高工作的效率和质量。

在现代建筑、工程及设计相关行业中，

CAD软件

已经成为不可或缺的工具。无论是在建筑设计、机械设计还是电气设计领域，CAD图层都发挥着重要作用。图层能够帮助设计师更好地组织图纸的不同部分，并提供灵活而高效的工作方式。首先，理解什么是

图层

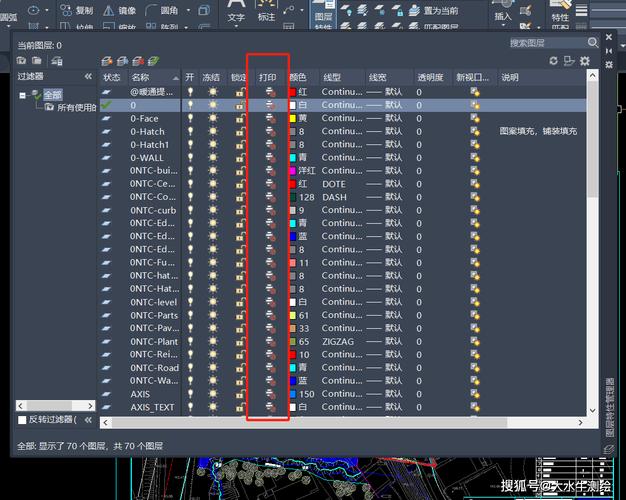

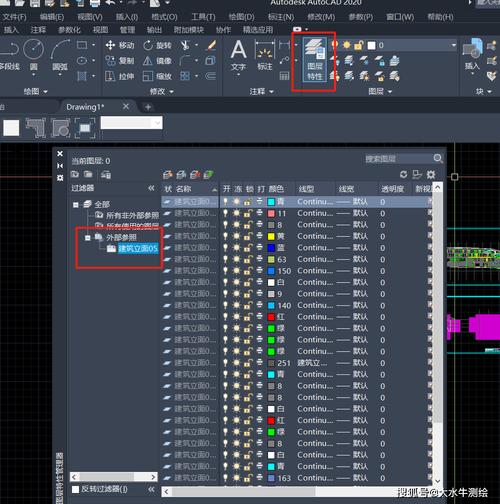

至关重要。在CAD环境中，图层类似于透明的叠加层，每个图层可包含不同的绘图元素。这些元素可以是线条、文字、标记或其他任何矢量数据。通过将不同类型的对象放置于不同的图层上，用户能够独立控制它们的可见性和属性。例如，可以将建筑物结构放置在一个图层上，而电力线路则放在另一个图层上，这样在查看或编辑某一特定方面时，用户便可以轻易隐藏其他不相关的部分。其次，了解如何有效地组织和利用图层也是提高工作效率的重要因素。合理的图层设置可以大大简化复杂项目的管理过程。通常情况下，设计师会根据项目的需要创建多个图层，并按功能或用途命名这些图层，这样就能快速识别各图层的内容。常见的命名方式包括按类别，比如“墙壁”、“门窗”、“家具”等，或按楼层如“第一层”、“第二层”。除了命名之外，设置图层的其他属性也是非常重要的。这些属性包括颜色、线型以及线宽等。每个图层可以赋予不同的颜色，以便于区分并快速识别特定类型的对象。当处理复杂的多层图纸时，这种颜色编码系统尤为有用。此外，线型和线宽也可根据图层进行调整，从而确保打印输出的精度和美观。使用图层不仅利于组织和管理，还显著增强了编辑能力。在CAD中，可以通过选择特定图层来快速筛选和修改相应的对象。这样做不仅节省了时间，而且减少了误操作的几率。尤其是在大型项目中，数以千计的对象需要处理，图层的过滤和选择功能无疑使编辑变得更加快捷。另外，在协同设计过程中，图层管理提供了额外的优势。在团队合作中，不同成员可能负责不同部分的设计。通过图层分配和保护，团队可以确保每个人只能访问和修改自己的工作范围，而不会干扰其他人的工作。这种隔离机制极大地提升了协作效率，并减少了错误和冲突。对于打印和展示，图层也提供了便利。用户可以选择性地打印某些图层，这样不仅节省资源，同时更容易突出重点信息。在展示给客户或者主管时，适当地隐藏多余或者辅助性的细节有助于传达核心设计思想。最后，掌握一些高级图层技巧可以进一步优化操作。比如，通过使用图层状态保存当前图层的显示设置，当需要回退到之前某个特定状态时，只需简单点击即可恢复。此外，使用图层过滤器可以快速整理和查看符合特定条件的图层，提高查找速度和准确性。综上所述，CAD图层不仅是管理和组织绘图对象的工具，更是提升设计效率与效果的重要资源。通过合理运用图层管理技术，设计师能够更好地控制作品的各个方面，从而实现优质的设计。随着CAD软件的不断发展，图层功能将变得越来越丰富，为设计师提供更多可能性和便利。
