本文概述：本文将详细介绍在CAD中进行标注的创建与编辑技巧，帮助读者掌握如何高效地在CAD软件中处理标注相关的任务。

在**计算机辅助设计**（CAD）中，标注是一个至关重要的功能。它不仅用于描述图形中的尺寸和其他属性，还能提供额外的信息以便更好地理解设计意图。在实际应用中，掌握标注的创建与编辑技巧能够显著提高工程师和设计师的工作效率。

创建标注

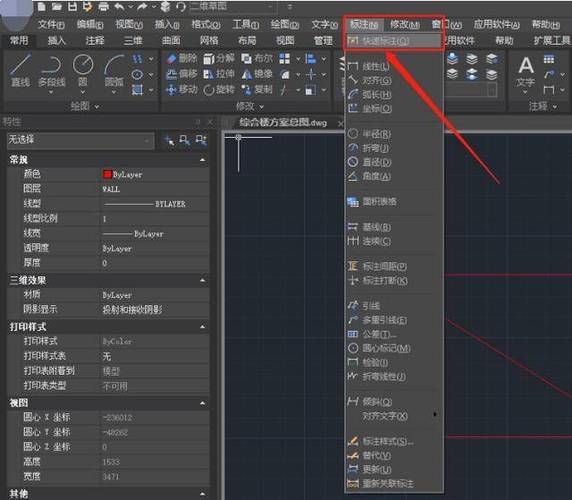

要在CAD软件中创建标注，你需要首先选择合适的**标注样式**。标注样式控制着标注的外观，包括文字的字体、大小、颜色，以及箭头的类型和尺寸线的格式等。因此，在开始创建标注之前，最好花些时间去定义一个符合项目需求的标注样式。一旦你设定好了标注样式，接下来的步骤就是使用标注工具来创建具体的标注。常见的标注工具有线性标注、对齐标注、角度标注、半径标注、直径标注等。在使用这些工具时，需要准确地选择图形中的基点和终点，以确保标注结果的精确性。通过练习，这个过程会越来越流畅。

编辑标注

编辑已有标注是CAD使用中的常见任务，无论是为了更新设计还是修正错误。大多数CAD软件提供多种方法来编辑标注，比如直接双击标注文本进行编辑，或是通过标注的属性面板调整其参数。在编辑标注时，有几个关键点需要注意。首先，确保编辑后的标注仍然保持设计的一致性。例如，如果你改变了某个尺寸标注的数值，建议同时查看与之相关的其它部分，确保整体设计的正确性。此外，考虑到可读性的重要性，尽量保持标注的清晰简洁，不要让文字或尺寸线堆叠在一起。

技巧提升

为了提升在CAD中标注的技能，可以考虑以下一些进阶技巧：- **快捷键使用**：熟悉并运用CAD中的快捷键可以大幅提高你的工作速度。许多标注工具都支持快捷键，一旦熟练掌握，就能快速调用所需的标注功能。- **动态输入模式**：利用CAD中的动态输入模式，可以在绘图界面上直接输入尺寸和其他信息，减少对菜单和对话框的依赖，使流程更加顺畅。- **样式管理**：为不同类型的项目创建和保存自定义标注样式，然后根据需要快速切换标注样式。这特别适用于经常处理多个项目的用户。- **自动化脚本**：如果经常处理相似的标注任务，可以考虑编写简单的自动化脚本。这些脚本能够自动执行固定的标注操作，从而节省大量时间。

总结

总的来说，掌握CAD标注的创建与编辑技巧不仅能提高个人的制图能力，也能增强团队协作的效率。随着技术的发展，CAD软件也不断更新和改进，因此，持续学习并探索新功能也是提升技能的重要途径。希望本文提供的信息能够帮助你在日常的CAD工作中更高效、更准确地完成标注相关的任务。无论你是初学者还是有经验的专业人士，掌握这些技巧都会对你的工作产生积极的影响。
