本文概述

在计算机辅助设计（CAD）中绘制几何图形是一项重要的技能，其中五角星作为常见图形之一，因其独特造型广泛应用于各类设计中。本文将详细探讨五角星绘制方法，并提出一种基于定数等分的优化方案，有助于提高绘制效率和精度。首先，我们需要了解五角星的基本结构。一个标准的五角星由五个等长边和五个角组成，每个顶点与其对面的顶点通过一条直线相连。这些特点使得五角星具有高度的对称性。但在CAD系统中，直接手动绘制五角星可能会存在不准确或耗时的问题，因此引入定数等分是非常有效的解决方案。为了实现定数等分绘制五角星的方法，我们首先需要数学上的基础知识。设五角星的外接圆半径为R，那么五角星的每个顶点都是圆周上的一个点。因此，可以通过将圆周360度均匀划分为五个部分来确定每个顶点的位置，这意味着每个顶点之间的角度间隔为72度。

步骤解析

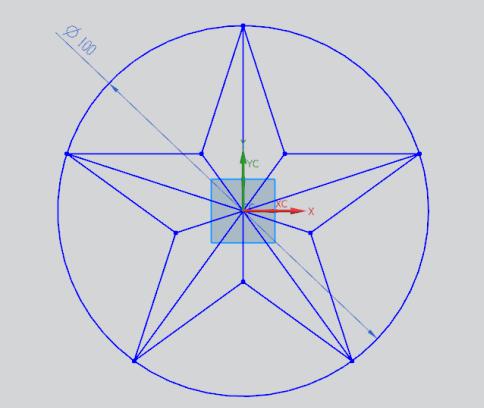

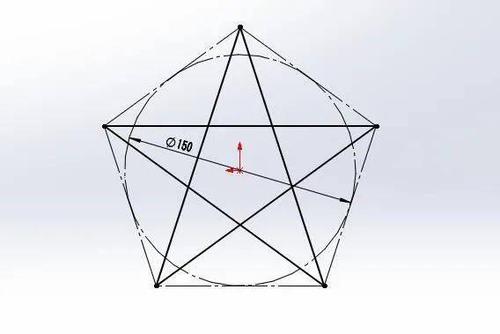

1. **确定圆心和外接圆半径**：在CAD中选择一个适合的圆心位置，通常建议选择工作区域的中心点，然后输入半径R的数值以描绘外接圆。2. **定位顶点**：使用CAD中的旋转命令，以圆心为基准，将初始顶点顺时针旋转72度即可得到第二个顶点。重复该操作五次以获得全部顶点。3. **连接顶点**：使用CAD的直线命令，依次连接非相邻顶点，即，连接顶点1到顶点3、顶点3到顶点5、顶点5到顶点2、顶点2到顶点4、顶点4到顶点1。这样，即完成了五角星的绘制。

定数等分方法的优势

采用定数等分法绘制五角星具有以下几个突出优势：1. **精准度高**：由于每个顶点都是通过数学计算精确定位，所以最终绘制出来的五角星结构更加对称和精准。 2. **效率提升**：相比传统手动绘制，通过定数等分法可以大幅度减少绘制时间，提高工作效率。3. **易于修改调整**：当需要调整五角星大小或位置时，只需简单修改参数即可完成，不影响图形结构。

实际应用案例

在实际应用中，例如建筑设计、机械工程设计和艺术图案制作等领域，五角星图形往往作为装饰元素或者功能部件出现。通过定数等分法，一个设计人员能够快速而准确地生成所需图形，并能根据需求进行灵活调整。例如，在某建筑外墙设计中，设计师希望在墙面上设置多个五角星装饰图案，通过CAD软件定数等分方法，可以轻松实现这一目标。总结来说，定数等分优化方案不仅极大简化了 CAD 中五角星的绘制过程，同时也确保了其精准度和可操作性。掌握这一技能，对所有从事设计工作的人员来说是不容忽视的有利工具。无论是新手还是经验丰富的设计师，都能够从中受益，提高自己的设计水平和工作效率。
