本文概述：在CAD中嵌入OLE对象可以带来许多便利，例如将Excel表格嵌入图纸之中，使得数据与设计相结合。然而，如何优化和修改这些嵌入的Excel表格以达到最佳效果是许多人关注的重点。本文将深入探讨在CAD中如何调整OLE的基础设置，以提升工作效率和成果质量。

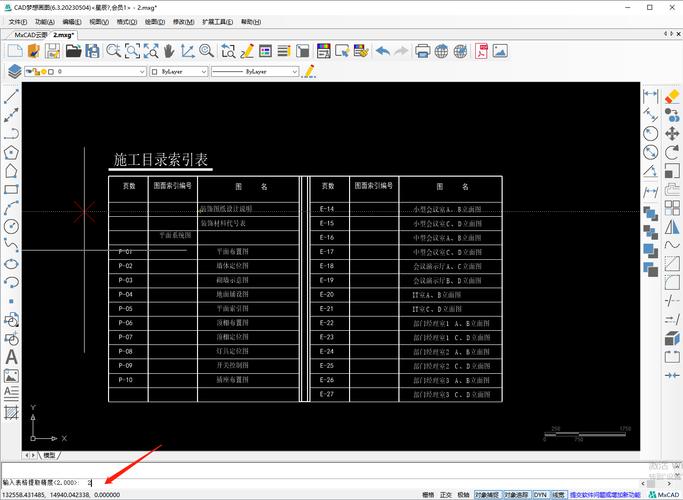

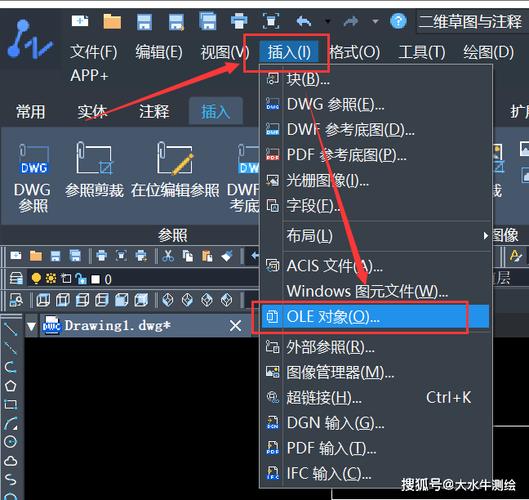

在CAD软件中，通过**OLE技术**嵌入Excel表格是一种常见的方法，用于将复杂的数据集成到工程图纸中。OLE，即对象链接与嵌入(Object Linking and Embedding)，允许用户将不同应用程序中的内容直接插入CAD文件，并进行实时更新和编辑。这一功能虽然强大，但如果未经过**优化设置**，可能会影响操作流畅性和最终呈现效果。因此，掌握如何优化和修改OLE的Excel表格的基础设置，对提高工作效率至关重要。首先，在导入Excel表格作为OLE对象之前，建议先在Excel中进行一些必要的准备工作。例如，将表格内容简化为仅包含需要的信息，这不仅能够提升性能，还能减少不必要的干扰。在Excel中，你可以创建一个专门用于CAD引用的工作表，并将所有相关数据整理到这个表中。接下来，关注OLE对象的**显示属性**。默认情况下，OLE对象会按照其原始应用程序显示，这样可能导致字体大小、颜色等与CAD环境不匹配。为了确保嵌入后的Excel表格与CAD图纸保持一致性，可以考虑调整对象属性。包括更改字体样式、颜色，以及适当调整对象尺寸以适应图纸比例。做好以上准备后，就可以在CAD中插入OLE对象了。通过“插入”菜单选择“对象”，然后选择“从文件创建”选项，浏览选择要嵌入的Excel文件。重要的是，要选择“链接”而不是“嵌入”，这样可以确保Excel表格中的数据变化能够实时反映到CAD中，而无需再次导入。完成插入后，接下来的关键步骤便是对OLE对象进行**优化设置**。首先，确保CAD中的图层结构合理，将OLE对象放置在专有图层中，这样可以实现随时隐藏或单独编辑。此外，对于较大的数据表格，可以使用裁剪功能，仅显示关键区域。这样做不仅让图纸更加美观，还避免了冗余信息的干扰，提高CAD的运行速度。另外，需要注意**格式兼容性**问题。有时OLE对象在不同版本的CAD软件中表现不一，需要根据具体软件特性进行设置。例如，有些版本可能要求额外安装某些组件才能正常显示OLE内容，这一点需要仔细检查并验证。在编辑过程中，如果需要对Excel内容作出修改，理想的做法是通过CAD内的OLE功能直接打开Excel进行编辑，而不是生成新文件再重新导入。这样可以确保链接关系不破坏，同时保证数据的一致性。关于文件大小，OLE对象可能增大CAD文件的容量，如果遇到这种情况，建议定期清理以及检查是否有无用对象存在。利用CAD中的管理工具，检查文件引用路径，并删除那些不再需要的链接。最后，综合考虑安全性和可控性。对于很多企业而言，CAD图纸都是机密资料，嵌入的Excel表格同样可能涉及敏感信息。因此在设置共享或导出PDF时，需谨慎处理，确保OLE对象不被误传或泄露。通过以上方法和步骤，能够显著提升在CAD中使用OLE技术嵌入Excel表格的效果。不仅能达到高效数据整合，还能保障图纸的一致性和专业外观。同时这样的优化也使合作伙伴或客户在审阅设计时得到更全面的数据信息支持，从而促进项目顺利进行。
