CAD软件使用技巧:轻松实现断线连接

发布:中文网小编X 浏览:16人 分享
发布于:2025-04-28 11:00

本文旨在探讨如何通过CAD软件轻松实现断线连接,从而提升设计效率和效果。在复杂的工程制图中,断线问题常常影响项目进度以及最终图纸的准确性。掌握有效的断线连接技巧,不仅可以提高工作效率,还能增强团队协作能力。

在使用CAD软件进行绘图时,断线可能由于各种原因出现,例如因为**设计调整**、技术故障或者是因为编辑过程中的误操作。这类问题不仅会打乱设计思路,也可能导致较大的错误后果。因此,了解如何快速有效地实现断线连接,是每个CAD使用者必备的技能。首先,我们需要认识到断线连接的重要性。在复杂的设计图中,连接的连续性通常是保证设计意图完整表达的重要基础。断线的存在可能使得某些区域的设计信息无法正常传递,如布局不完整、电气回路不闭合或液压管道断链等。而在这些情况下,能够迅速发现并解决断线问题,可以直接影响项目的整体质量和交付时间。接下来,针对具体的断线连接技巧,有几个核心步骤值得注意:

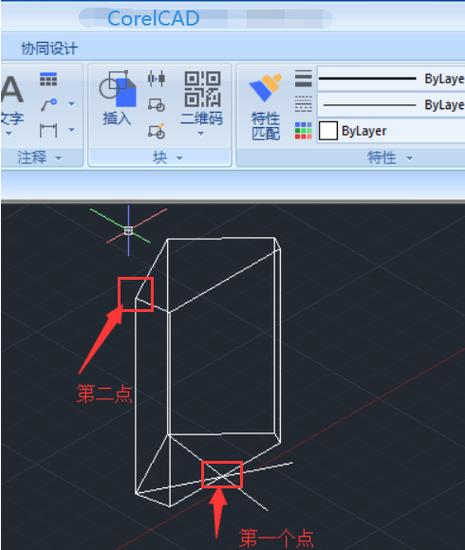

CAD软件使用技巧:轻松实现断线连接 - BIM,Reivt中文网

识别断线

首先,要有效地处理断线问题,就必须能够快速识别出断线所在的位置。在大型设计中,这通常是一项耗时费力的任务。不过,现在很多CAD软件都提供了**自动化工具**,能够帮助用户快速定位断线。例如,通过使用软件中的线路分析功能,可以突出显示断线位置,让用户一目了然。

CAD软件使用技巧:轻松实现断线连接 - BIM,Reivt中文网

应用修复工具

一旦断线被识别出来,下一步就是使用CAD软件自带的修复工具来连接断线。多数先进的CAD平台都会提供多种修复选项,包括自动填补断线、手动连接以及使用特定命令行操作等。选择适合当前断线情况的工具,能够快速有效地完成连接任务。

调整设计参数

有时候断线的产生并不只是外部因素干扰,还可能与设计参数设置有关。在这种情况下,检查并调整设计参数显得尤为重要。例如,在**电气设计**中,将导线直径调整到合适大小可能就解决了断线问题。同时,针对管道设计,确保连接处的压力参数设置正确,也能避免断线发生。

重建连接逻辑

对于一些复杂工程设计,当简单连接方法无法解决断线问题时,重新审视整个连接逻辑是必要的。通过设计软件中的**重建功能**,可以重新定义元素之间的关系,确保每一个环节都紧密衔接。此步骤通常要求更高的专业知识,但对于复杂项目来说,能有效避免因小失大。

验证与测试

完成断线连接之后,对新建立的连接进行验证和测试是保障设计可靠性的最后一步。通过对设计进行模拟分析,能够验证无误后再投入使用。现代CAD软件通常配有强大而灵活的仿真功能,为用户提供详尽的测试环境,以确保设计没有潜在缺陷。总结而言,断线连接技巧不仅涉及到点对点的技术解决方案,还包括了一系列的系统性思考模式。通过充分利用CAD软件的各项功能,结合专业知识的深入理解,工程师们能够逐步摆脱困扰设计师的断线问题,使设计过程变得更加顺畅和高效。经过此番学习,期待大家能在实际应用中更加游刃有余,提高整体的设计质量,实现更加专业的设计目标。
