本文概述：计算机辅助设计（CAD）软件是一种广泛应用于工程、建筑与制图领域的工具，通过它我们可以快速创建复杂的图形结构。椭圆阵列是其中的一种常见构造方法，可以帮助用户在设计时实现特定的重复效果。在本文中，我们将详细讲解如何在CAD中创建一个椭圆阵列，并探讨其中的重要步骤和关键技术。

在现代设计中，计算机辅助设计（CAD）工具为工程师、建筑师以及设计师提供了强大的功能，以实现所需的精确和复杂的几何形状。其中，椭圆阵列作为一种有效的构造方法，在许多情况下极大地方便了重复性图形的生成过程。这篇文章将指导你如何在CAD环境中创建一个椭圆阵列。首先，我们需要理解什么是椭圆阵列。在CAD中，

椭圆

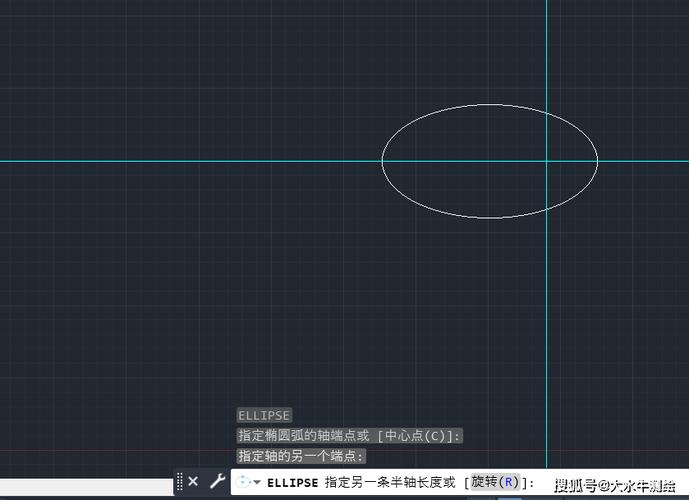

是一个基本的二维图形元素，它可以通过定义其中心点、长轴和短轴来完全确定。而阵列则指的是在一定规则下对某个单元进行重复排列，以形成一个新的图案。因此，椭圆阵列就是将一个或多个椭圆按照预先设置的方式进行重复排列，最终形成一个完整的设计。要开始创建椭圆阵列，您首先需要打开您的CAD软件并创建一个新的项目文件。接下来，要画出一个基本的椭圆。使用CAD中的椭圆工具，指定好椭圆的中心点，并根据项目需求输入椭圆的长轴和短轴长度。一旦完成，您就有了一个供接下来阵列操作使用的基础图形。在拥有初始椭圆之后，下一步是利用数组功能创建椭圆阵列。一般来说，CAD软件支持两种主要的阵列类型：矩形阵列和极坐标阵列。对于椭圆阵列，很多时候我们会选择

极坐标阵列

，因为其允许我们围绕一个中心点按角度重复排列对象，这种阵列形式非常适合创建具有旋转对称性的设计。进行极坐标阵列操作时，首先需要选择你的椭圆作为基准对象，然后找到阵列工具并选择极坐标模式。此时，你应该能看到一些需要填写的参数，包括阵列中心点、阵列数量以及覆盖的总角度等信息。阵列中心点通常可以选择椭圆的中心，但实际上可以根据设计需求灵活指定任何位置。关于阵列数量，这是指在该极坐标阵列中排列的子对象总数。如果你希望椭圆在特定角度范围内均匀分布，那么覆盖的总角度是另一个需要仔细考虑的参数。该角度指的是阵列子对象沿圆周分布的总角度，例如360度意味着对象将围绕整个圆一圈排列。除了这些基本步骤之外，CAD的用户还需注意调整其他可选参数，如阵列的方向、缩放比例等。这些都会影响最终的设计效果。例如，随着阵列从中心向外扩展，可能会要求每个椭圆逐渐缩小以达到更佳的视觉效果或符合空间限制。最后，根据不同的软件版本和实现方案，可能会有其他的高级选项和工具来优化椭圆阵列的生成和编辑过程。当阵列创建完毕后，通常会有机会进一步编辑个别对象以调整其位置或者外观，这样可以令整个设计更加符合实际需求。综上所述，使用CAD工具创建椭圆阵列不仅可以节省大量时间，还能保证设计的精准和一致性。掌握这些基本技巧后，不论是在建筑设计还是产品开发中，都能轻松应对各种复杂阵列要求。通过合理地运用这些工具，不仅能实现更具创意的设计，还能提高整体工作效率。
