本文概述：在计算机辅助设计（CAD）中，标注椭圆弧的尺寸是一个常见的需求。通过正确的方法和步骤，可以准确地在图纸上呈现椭圆弧的几何信息，这对于工程设计和施工图纸的精确表达至关重要。

在现代工程设计中，使用计算机辅助设计（CAD）软件来创建和管理图纸是必不可少的技能。在这些设计图纸中，

椭圆弧

作为一种常见的几何形状，经常需要进行精确的尺寸标注。这不仅仅是为了视觉呈现，还为了确保图纸中所包含的所有信息对于制造和构建过程都是清晰明确的。在CAD环境下，标注椭圆弧的尺寸可以通过多种方法进行。首先，我们要理解一些基本术语，比如椭圆弧的

长轴

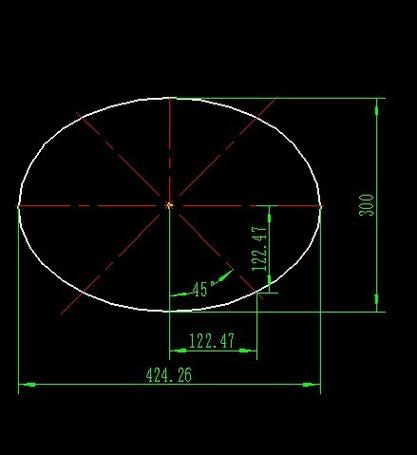

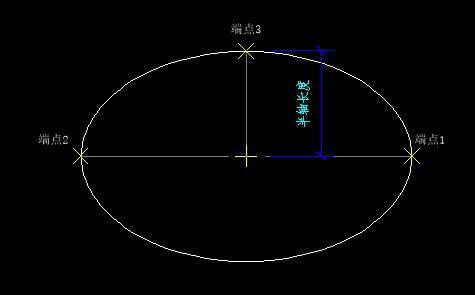

、短轴、起始角度和终止角度。这些参数定义了椭圆弧的大小和位置，是在标注过程中必须要注意的关键点。### 步骤一：绘制椭圆通常，我们首先需要创建一个标准椭圆，并根据需要对其进行部分截取以形成椭圆弧。在大多数CAD软件中，绘制椭圆的工具都可以根据指定的中心点、长轴和短轴的长度来生成椭圆。这些参数定义了椭圆的基本几何形态。### 步骤二：创建椭圆弧在得到完整的椭圆之后，用户可以借助修剪或分割工具将椭圆变为可用于特定项目的椭圆弧。在此过程中，起始和终止点非常重要，因为它们决定了哪一部分的椭圆被保留。### 步骤三：标注长轴和短轴为了更好地理解椭圆弧，很多情况下需要显示椭圆的长轴和短轴。在CAD软件中，用户可以通过“线性标注”或“径向标注”功能来完成这一任务。选择椭圆后，使用这些工具来标记相应轴的长度。这使得其他查看图纸的人能够直接读取这两个关键尺寸。### 步骤四：标注角度和弧长椭圆弧还涉及到特殊的角度和弧长标注。使用角度标注工具，可以清晰地标出椭圆弧的起始角和终止角。这在需要知道椭圆弧在整体椭圆中具体位置的情况下尤其重要。此外，弧长标注有利于测量椭圆弧的实际曲线长度，这是在构造过程中经常需要的信息。### 注意事项在进行任何标注时，需要注意的是所选择的线型和颜色，以及文字说明的大小。这些元素影响着设计图纸的易读性和专业性。在不同的软件中，可以调整标注样式以适应不同项目的要求。### 总结标注CAD中的椭圆弧尺寸需要用户具备一定的CAD操作技巧以及对图形学的基础理解。通过遵循上述步骤并结合实践经验，您可以高效且准确地完成这项工作。不仅提高了工作的效率，也增强了最终图纸的清晰度和可靠性，从而促成项目的顺利实施和交付。掌握这项技能对于从事建筑、工程和产品设计等领域的专业人士来说，非常重要。
