本文概述：在CAD绘图中，经常需要将Excel表格中的数据插入到图纸中，以便更好地呈现数据信息。在这篇文章中，我们将探讨一些实用技巧，帮助您高效地将Excel表格嵌入到CAD软件中，并保持数据的准确性和易于编辑。

在工程设计和建筑项目中，CAD（计算机辅助设计）软件被广泛用于创建复杂的图纸和模型。而**Excel表格**则是一种强大的工具，用于处理和管理各种数据，包括成本估算、数量统计等。**如何将Excel表格完整且正确地插入到CAD图纸中，是许多用户面临的一个挑战**。

选择合适的方法

要将**Excel表格插入CAD**中，可以采用多种方法，每种方法都有其优缺点。最常见的方法包括通过OLE对象、数据链接以及直接粘贴为AutoCAD表格等。选择哪种方法，取决于您对精度、实时性以及美观度的不同要求。

使用OLE对象

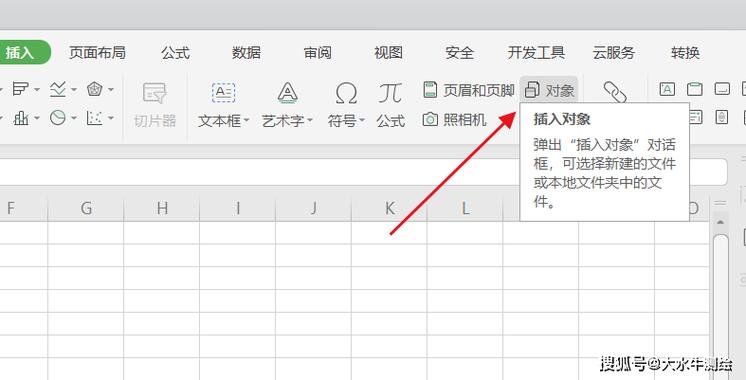

**OLE（Object Linking and Embedding，对象链接与嵌入）**是一种将文件内容从一个应用程序嵌入到另一个应用程序中的技术。在AutoCAD中，您可以通过OLE对象将Excel表格插入图纸。这种方法简单快捷，只需复制Excel中的数据，然后在CAD中选择“粘贴”，即可将表格作为OLE对象插入。但是，这种方法有一个缺点，即更新不够灵活。如果Excel中的源数据发生变化，需要重新粘贴才能更新CAD中的内容。

利用数据链接

相比之下，**数据链接**是一种更为动态和智能的方法。借助数据链接功能，可以直接链接Excel文件与CAD图纸，使得当源Excel表格的数据发生变动时，CAD中显示的数据也会自动更新。要实现这一功能，可以在CAD中使用“数据链接”命令，建立与Excel文件的关联。配置好链接后，不仅能确保数据的一致性，还可以通过双击表格进入Excel进行编辑，非常方便。

直接转换为表格

此外，将Excel表格**直接转换为AutoCAD表格**也是一种可行的方法。这种方法的好处是能够更好地控制表格的外观格式，使其更符合图纸的整体风格。用户可以使用CAD的表格工具将Excel数据“粘贴为表格”，然后对其进行进一步的格式化操作，如调整列宽、设置单元格边框样式等。

注意格式和布局

无论采用哪种方法，**注意Excel表格和CAD图纸之间的格式兼容性都是十分重要的**。在进行数据转换时，有时候会出现字体大小不一致或对齐问题。因此，在插入前可先调整Excel表格的格式，以及在CAD中做好相关的尺寸预设和对齐检查，确保最终效果达到预期。

特点和优势

每种方法都有其独特的特点和优势。选择在CAD中使用OLE对象的方式适合那些一次性展示数据且不需要频繁更新的场景。反之，如果项目需要频繁处理和分析数据，建立数据链接是更为推荐的方案。对于希望实现紧密layout integration（布局一体化）的用户，转换为AutoCAD表格则能提供更多的排版控制。总之，将Excel表格有效插入到CAD中，需要根据具体需求选择合适的方法，同时需要考虑格式的兼容性和未来编辑的便利性。通过合理利用这些技巧，可以大大提升CAD图纸的信息表达能力和工作效率。
