本文概述：在现代设计和制图中，CAD软件被广泛应用于创建复杂的二维和三维图形。本文将详细介绍如何运用CAD中的网格命令绘制一个碗形物体，并对其进行旋转处理，以帮助初学者快速掌握这项技能。

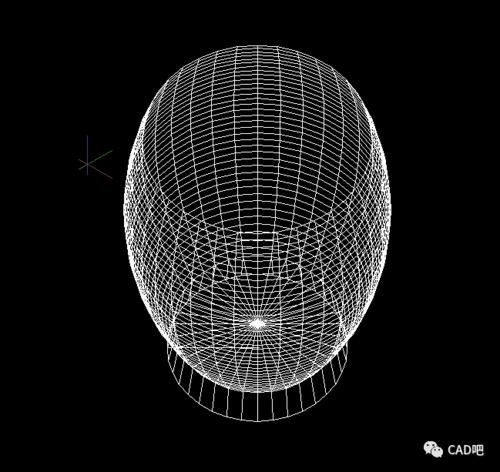

在使用**CAD**绘制任何三维物体时，了解基础命令是必不可少的。在本教程中，我们重点关注如何使用**网格**命令来创建一个简单的碗形物体，并通过**旋转**命令进行后续操作。这不仅涉及到基本的**建模**技巧，还包括对CAD环境的深入理解。接下来，我将为您逐步解析这一过程。首先，我们需要启动CAD软件，并设置适合的工作环境。根据项目不同，可能需要调整单位、视图以及其他必要的参数。打开软件后，可以先切换到“**透视图**”或者“**等轴测视图**”，这样便于我们观察立体效果。开始绘制之前，理解**网格**命令的作用至关重要。网格命令允许我们在设计平面上创建一系列规则的点，可以用作参照或直接构成实体表面。为了创建一个碗形结构，我们可以使用**圆**作为基础几何图形。1. **创建基础圆** 使用CAD绘图工具栏中的“**圆**”命令，在指定的点创建一个圆形。这个圆形就是我们待会要旋转形成碗形体的截面。选择合适的半径，确保最后生成的模型符合预期尺寸。2. **网格细分** 为了更准确地控制模型外观，通常需要对圆进行**细分**。选择“**网格**”命令，细分可以通过指定行数和列数实现，在此案例中，我们建议以8x8为基本细分格式。当然，根据精度要求可以调整该设置。3. **提取网格线** 在细分完成后，使用“**网格线提取**”工具，这使得我们能够从圆的网格中获得多个**点**和**边**，以备后续建模中使用。4. **建立旋转轴** 选择“**线段**”工具，从圆心处垂直地创建一条直线，这条线将成为绕其旋转的**轴**。确保线段长度足够长，以涵盖整个碗的高度。5. **旋转生成三维物体** 这是最关键的步骤之一，采用“**旋转**”命令。具体来说，需要选择刚刚创建的圆，然后指定中心轴，最后输入旋转角度（通常为360度）。如此，便可生成一个完整的碗型结构。由于是环绕360度旋转，无需担心封口问题。6. **修饰与优化** 完成初步建模后，观察生成的三维碗。如果觉得网格过于粗糙，可尝试增加细分值，重新旋转生成。在视觉效果满意后，可以使用“**着色**”、“**材质赋予**”等命令，使碗具更具真实感。7. **保存与导出** 确保文件保存至指定目录，并根据需求导出为不同格式，如STL用于3D打印，或DWG用于工程图纸。掌握以上步骤，您将能熟练利用CAD工具制作出理想的碗型模型。需要注意的是，因为各个CAD软件界面功能略有差异，具体操作可能会有所不同。因此，有必要提前查阅所用软件的相关文档或指南。通过反复的实践与调整，不仅能提升技术水平，也能在实际项目中提高效率，为未来的复杂设计打下坚实的基础。
