本文将探讨在CAD软件中精确绘制不同尺寸圆形的技巧，为初学者提供指导，并帮助有经验的用户优化设计流程。通过了解多种方法和技巧，用户可以提高效率并实现更高质量的设计成果。

在计算机辅助设计（

CAD

）中，绘制准确的几何图形是基础技能之一，尤其是圆形。无论是在建筑、机械还是其他工程领域，圆形构件都非常常见。因此，掌握如何在

CAD软件

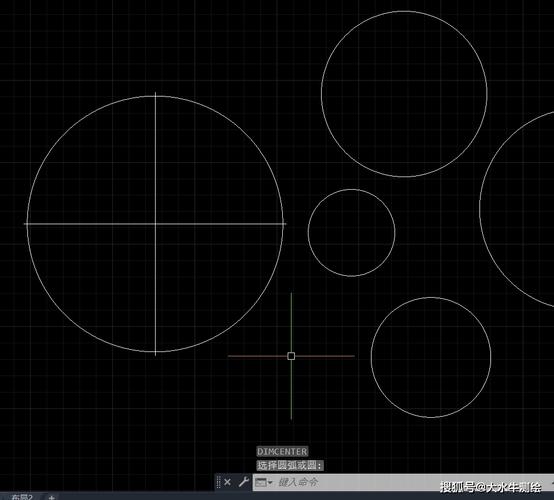

中绘制不同尺寸的圆形，对设计工作至关重要。首先，需要了解CAD软件中的基本命令。在大多数CAD程序中，如AutoCAD或SolidWorks，绘制圆形可通过手动输入半径或直径来完成。在命令行模式下，用户可以输入命令“CIRCLE”，然后指定圆心位置和半径长度，这是一种最直接的方法。此外，很多软件还支持使用快捷键，这能显著提高操作速度。在实际应用中，除了熟悉基本命令外，还需掌握一些技巧以便灵活应对各种复杂情况。首先是抓取工具的使用，它能够帮助精准定位圆心。无论是在已有图形上添加圆形，还是在空白处新建圆形，精准定位都是关键。当多个圆形需要具有某些几何关系时，如同轴、相切或等距排列，抓取工具尤为重要。另一种实用的技巧是利用参考线和参考对象。通过创建临时辅助线，可以轻松确定圆心和范围。这对于绘制需要严格对齐或间距一致的圆形组非常有效。例如，当需要画出三个互相接触且大小不同的圆形时，通过使用三角形的边长和内切圆的位置即可轻松得到所需结果。同时，借助CAD软件中的参数化功能也能简化许多工作。用户可以为圆形设置变量，从而在参数变化时自动调整圆形大小。例如，在进行系列设计或批量修改尺寸时，使用参数化设计不仅提高了效率，还减少了错误发生。自定义样板文件是另一个值得关注的技术。通过建立不同项目的模板，用户可以预先设定好常用的圆形规格以及相应的图层、线型和颜色配置。这样一来，在新的设计任务中便可以直接调用这些预设，大大缩短了准备时间。此外，对于需要绘制大量不同尺寸圆形的场景，掌握批处理命令也是一种有效方法。批处理允许用户通过脚本或宏执行一系列重复操作，为大规模生产及复杂设计提供了便利。当涉及到非常小或非常大的圆形时，调节视图比例尺是必不可少的一步。通常情况下，由于界面限制或者屏幕分辨率问题，极端尺寸的图形可能无法清晰显示。此时，通过改变视图比例，确保所有细节都展现得足够清楚。最后，不同专业领域可能还会用到特定插件或附加工具，这些工具针对性解决了一些常规CAD命令难以胜任的任务。这类插件往往能提供额外的几何控制，并集成更加人性化的操作界面，用户可根据需求进行选择和安装。总而言之，在CAD中绘制不同尺寸的圆形不仅仅依赖于简单的命令输入，更需要结合实际设计需求应用多种策略和技巧。通过综合运用抓取工具、参考线、参数化设计和自定义模板，以及充分利用软件资源，用户可以显著提升工作效率，保证工程品质。无论是简单的技术图纸还是复杂的3D建模，这些知识都是不可或缺的基本功。
