本文概述：在CAD设计中，标注的准确性和规范性至关重要，小数点的表示形式更是影响图纸的清晰度和理解度的重要因素。通过正确调整CAD标注数字的小数点显示方式，可以提高设计图纸的专业性和可读性。

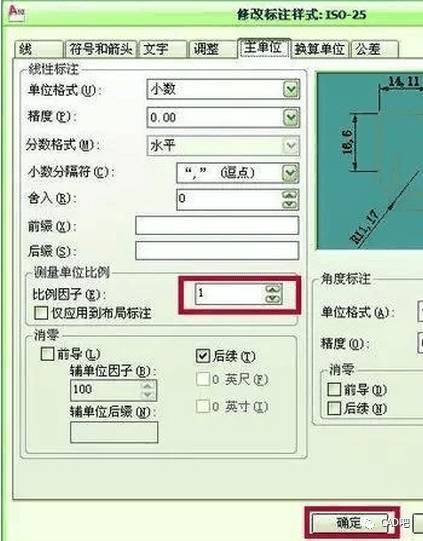

在计算机辅助设计（**h3**CAD）软件中，标注功能用于对设计图中的各个部分进行精确的尺寸标识。在某些场合，尤其是涉及国际合作或特定行业标准时，对标注数字的小数点显示格式可能有不同的要求。因此，了解如何在CAD中修改标注数字的小数点显示方式显得尤为重要。首先，我们需要进入CAD的软件界面，并打开需要进行标注调整的图纸文件。接着，在菜单栏中找到标注样式管理器，这通常位于“格式”菜单下的标注子菜单中。选择“标注样式”，并打开标注样式管理器窗口。在这个窗口内，你可以看到当前使用的标注样式，以及各种可供编辑的选项。选择你想修改的小数格式的标注样式，然后点击“修改”按钮。在弹出的标注样式编辑器中，你会发现有多个选项卡，其中一个就是“主单位”。点击这个“主单位”选项卡，这里包含了与标注数字相关的所有设置，包括精度、小数点符号、长度单位等。在“主单位”选项卡中，有一个选项用于设定小数点的显示格式。通常，你会看到一个名为“小数精度”的下拉菜单。这个菜单允许你选择需要保留多少位小数。例如，如果需要显示两位小数，就选择“0.00”；如果需要三位小数，则选择“0.000”，依此类推。这种设置能够确保标注数字根据具体需求以合适的精度显示。为了进一步提升图纸的可读性，我们还可以对小数点的**h3**分隔符进行修改。根据不同地区的习惯和规定，小数点的表示方式可能有所不同。有些地方使用点号（.），而有些地方则使用逗号（,）。在标注样式编辑器的“文本”选项卡中，有一个关于小数点符号的设置选项。通过调整此选项，用户可以指定小数点的表示符号，以符合项目所在地的标准和习惯。此外，还要注意标注样式在多个**h3**视口或者多种比例下的应用一致性。确保所有视图中使用的标注样式都是经过相同设置的，以免因不同的标注风格造成混淆。在复杂的图纸中，标注样式的统一性对于保证图纸的专业性和协调性意义重大。修改完成之后，一定要记得在样式管理器中保存新的设置。一些CAD软件允许用户将自定义的标注样式另存为模板，以便在其他项目中快速调用。这不仅节省时间，也能确保在不同项目之间保持标注格式的一致性。最后，需要强调的是，虽然修改**h3**标注的小数点显示是一个技术操作，但其背后反映的是一个设计师对专业标准和沟通细节的重视。在某些情况下，如涉及法律合同或者官方提交的设计文件，不符合标准的小数点显示可能引发误解和合同争议。因此，务必根据每个具体项目的要求，准确设置标注的小数点显示。通过以上步骤，你可以在CAD中轻松修改标注数字的小数点方式，使之适应不同的工程要求或地域标准，进而提高设计成果的质量和接受度。这一能力不仅体现了你的技术熟练程度，也展示了你对项目细节的高度关注和责任心。
