本文概述

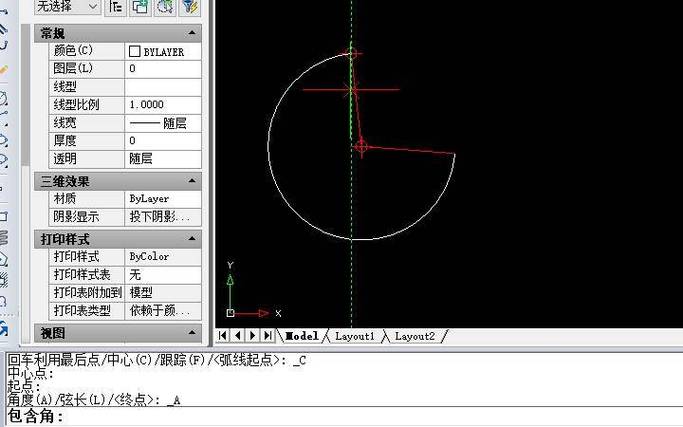

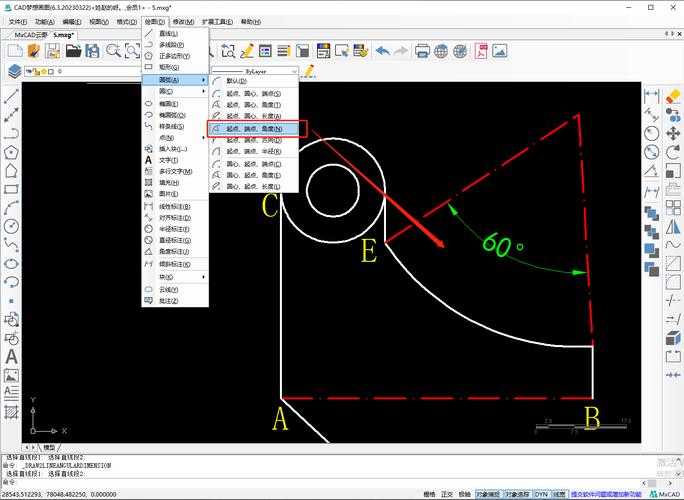

本文将围绕如何使用CAD工具重现不规则材料的圆弧边进行详细说明，提供一些实用的技巧和优化方法。这些技术不仅能够帮助工程师准确地表达设计意图，还能提升工作效率，实现材料使用的最大效益。我们将从基础概念出发，通过实例分析和实践步骤，帮助读者理解并应用这些技巧。在现代工业设计中，经常会遇到需要在CAD软件中对不规则材料进行建模的情况。其中一个普遍的难题就是如何精确地绘制材料的圆弧边界。掌握这项技能对于设计复杂零件和结构至关重要，因为圆弧不仅影响到美观，同时也直接决定了材料的可加工性和功能性。首先，我们需要了解圆弧的一些基本理论知识。圆弧是由一段圆周形成的，它可以由中心点、半径以及起始角度和终止角度唯一确定。在CAD中，这些参数常通过不同的命令和工具来输入。例如，h3中心点、h3半径和h3角度指定法是最常见的方式之一。在开始处理不规则材料之前，我们需要先明确材料的外形及尺寸。这通常涉及到对材料进行测量，并记录相应的数据。在CAD中，我们可以使用各种工具来辅助这一过程，例如h3标尺、h3游标卡尺和h3激光扫描仪等。通过这些工具获得的数据，将作为我们后续操作的基础。接下来，我们探讨如何在CAD中利用这些数据来绘制不规则材料的圆弧边。首先，我们需要为材料创建一个基本轮廓。这可以通过使用h3“样条曲线”或h3“多段线”工具来实现。这些工具允许我们根据实际测量结果，在CAD中绘制出材料的大致外形。在创建了初步轮廓之后，我们便可以开始添加圆弧元素。在选择圆弧工具时，我们需要依据具体需求选择合适的命令，如h3“圆弧”、h3“三点圆弧”和h3“圆弧连接”等。为了确保圆弧与其他部分完美匹配，我们可以使用h3捕捉功能和h3辅助线工具。这些辅助功能能帮助我们准确定位圆弧的起点和终点，从而确保整个轮廓的连续性和准确性。优化方法方面，一种常用的技巧是运用h3混合曲线工具（Blend Curve）。这种工具能够将直线段和圆弧段流畅地过渡连接起来，使整个轮廓更加自然和符合设计要求。此外，合理利用h3修剪和延伸命令，能够进一步优化圆弧与其他边界之间的关系，避免出现不必要的重叠和错位。另一个重要的优化策略是采用h3高级拟合算法。这些算法在CAD中广泛应用于复杂形状的拟合，可以大大提高绘制精度和效率。通过设置合适的拟合参数，我们能够自动生成逼近真实材料形状的轮廓。此外，h3层管理和h3颜色代码也是优化过程中不可忽视的重要环节。通过划分不同的设计层和赋予每个部分不同的颜色代码，不仅可以简化编辑工作，还能清晰地区分各组件间的关系。总结来说，使用CAD重现不规则材料的圆弧边是一项颇具挑战性的任务，但通过掌握上述提到的技巧和优化方法，我们能够显著提升工作效率和精度。从基础测量和数据记录，到圆弧的准确绘制和优化，每一步都需要认真对待和细心操作。希望本文所提供的经验和方法能为广大设计师和工程师带来有益的帮助。
