本文概述：CAD块是计算机辅助设计（CAD）软件中常用的工具，可以帮助用户提高设计效率和保持设计的一致性。通过创建、定义、插入和修改CAD块，用户能够有效地管理和重复利用设计元素，从而简化复杂的制图任务并减少出错。

在CAD设计中，**CAD块**（或称之为“**图块**”）是一个强大的功能，允许设计者将一组图形对象组合成一个单独的单元。这些图块可以被反复使用，极大减少了绘图工作中的重复劳动。CAD块主要用于设计项目中需要重用的元素，例如建筑平面图中的门窗、电气符号、家具摆设或者机械图纸上的标准零件。

创建CAD块

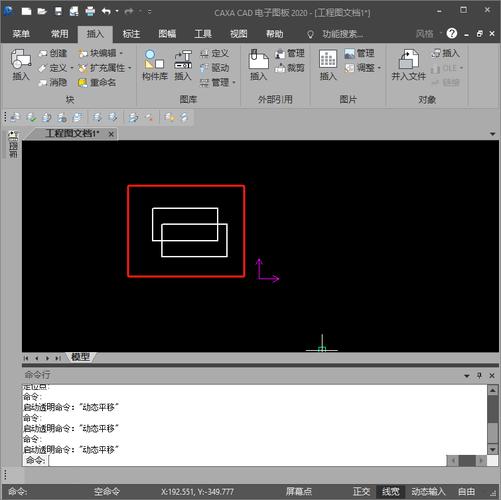

创建一个CAD块通常是CAD设计工作的第一步。设计者可以根据需求选择相应的几何形状、文本和其他绘图元素，然后将其组合成一个整体。大多数CAD软件都有内置的命令或工具栏，用于块的创建。在AutoCAD中，设计者可以使用“BLOCK”命令来启动这个过程。首先，选择所有要包含在块中的对象，然后指定一个插入点。插入点通常是块的参考点，用于控制将来插入时的对齐和定位。最后，给块命名并确认这些选择即可完成块的创建。

定义CAD块

定义一个CAD块不仅仅涉及其外观，还包括它的行为和属性。在定义块时，你可以设置图层、线型等属性，使得每次插入时都能保持一致。此外，一些高级CAD软件还允许你定义**动态块**。这些块具有可变参数，可以在不更改其基础构造的情况下进行调整。例如，一个门的动态块可能允许用户改变其宽度或打开方向而无需重新绘制。

插入CAD块

一旦创建好CAD块，接下来就是将其插入到图纸中。插入操作相对简单，通过软件提供的“INSERT”命令或功能键调用块，然后选择插入位置即可。在插入过程中，你可以设置缩放比例、旋转角度以及是否进行镜像等选项，以便灵活调节块的表现形式。这种方式让设计者能够快速布置图纸，并根据设计需求进行适当的调整。

修改CAD块

有时候，设计要求会发生变化，需要对已存在的块进行修改。CAD软件通常提供两种方法来实现这一目的：直接和间接修改。直接修改是指通过编辑块内容来更新块的定义。这可以通过“BLOCK EDITOR”在AutoCAD中实现，用户可以对块内容进行调整，然后保存返回主图。而间接修改则是针对块的属性，如颜色、线型等，这不会影响块的定义，只是改变了其展示方式。

块的优势

使用CAD块的主要优势在于提高效率和保持一致性。通过复用已有设计，提高了工作效率。此外，块的定义储存在设计文件中，确保在整个项目中使用的是同一版本，降低了人为错误的风险。同时，块大小通常较小，这也减小了文件的总体体积，改善了软件的运行速度。

最佳实践

在使用CAD块时，有一些最佳实践可以遵循以确保最大效益。首先，尽量明确区分不同类型的块，避免混淆。其次，合理命名块，以便日后检索和使用。此外，持续优化和更新块库，可以反映最新的设计规范和标准。通过掌握CAD块的创建、定义、插入及修改技术，设计人员能够显著提升工作效率，保证图纸质量，对于复杂项目尤其如此。无论是在建筑设计、机械制造还是电气工程领域，CAD块都是无可替代的设计工具。
