本文概述：在CAD软件中，设置打印样式和线型是绘图过程中的重要环节，这直接影响到图纸的清晰度和可读性。本文将详细介绍如何通过设置打印样式及线型来优化你的CAD图纸输出效果。

在日常的CAD工作中，

打印样式

设置无疑是我们必须要掌握的一项技能。不同的打印样式会直接影响图纸的呈现效果。在CAD中，打印样式可以理解为一种控制图纸输出格式的工具，它决定了对象的颜色、线型和线宽等属性在打印时的表现。首先，我们需要打开CAD软件并进入需要编辑的图纸。在菜单栏中选择“文件”选项，然后点击“页面设置管理器”。在这里，你可以创建、修改或删除打印样式。在选中当前使用的布局后，点击“修改”按钮进入设置页面。

线型

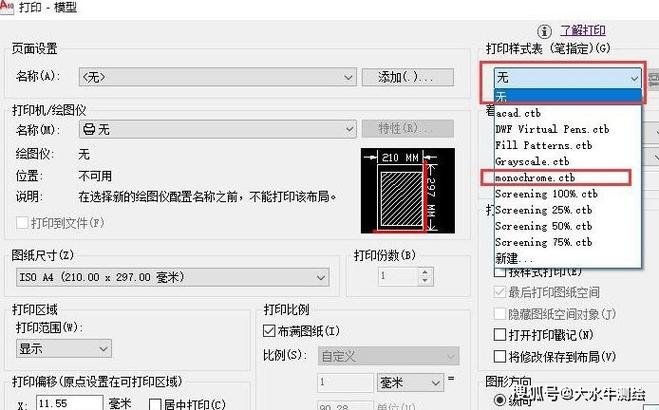

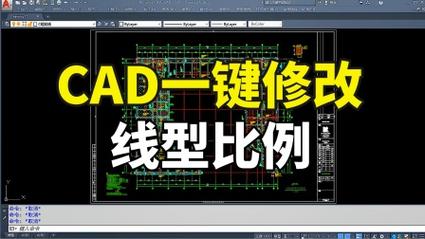

的设置与打印样式息息相关，合理的线型搭配能够增加图纸的层次感和专业性。在CAD中，线型不仅仅指的是实线或者虚线，还有许多复杂的线型组合。通常情况下，CAD默认提供了一些基础线型，但为了满足特定需求，我们可以加载自定义的线型。要设置或更改线型，你需要在命令行输入“Linetype”并按下回车，调出线型管理器。在这个窗口中，你可以看到当前图纸中已加载的线型列表。如果你没有找到合适的线型，可以点击“加载”按钮，从线型库中添加更多选项。如果还不够，你可以手动编写.lin文件来创建自定义线型，以便在特殊工程项目中应用。接下来，返回到打印样式的设置。在“修改页面设置”窗口中，你可以发现一个名为“打印样式表（CTB或STB）”的选项。点击这个选项，你将看到一系列可用的打印样式表。如果现有的样式表无法满足要求，可以选择新建一个样式表。此时系统会引导你通过向导完成新样式表的创建。在创建过程中，你可以为不同颜色的线条设定不同的打印属性，比如设置某一特定颜色的线条为粗线或者细线等。值得注意的是，在选择打印设备时，应确保所选设备驱动程序是最新版本，以免出现兼容性问题。在“打印设置”窗口中，你还可以调整纸张大小、打印方向和打印比例，这些选项都会对最终输出质量产生影响。另外，设置打印样式和线型还需要考虑图纸的用途和受众。例如，在建筑设计中，不同的建筑元素可能需要用不同的线宽和颜色来区分，这样能使承包商和其他相关人员更容易阅读和理解图纸内容。除了通过传统的方法来设置之外，CAD软件还支持批量处理功能，通过编写脚本或使用宏来自动化地为多个图纸设置打印样式和线型。这对于大型工程项目尤其有利，因为它大大提高了效率并减少了人为错误的概率。最后，对于保存下来的打印样式表和线型配置，应定期备份。一旦计算机出现问题，或者在更换工作环境时，这些配置可以快速恢复，保证工作的连续性。通过以上方法，我们不仅可以在CAD中实现精准的打印样式和线型设定，还能提高图纸的专业度和易读性。这些技巧对于任何从事CAD工作的专业人士都是必不可少的。因此，熟练掌握这些设置方法，将会为你的制图工作带来极大的便利。
