本文概述：本文将详细介绍如何在CAD软件中使用旋转网格命令，通过具体步骤与技巧说明，帮助用户有效地利用这一功能来提高绘图效率和质量。

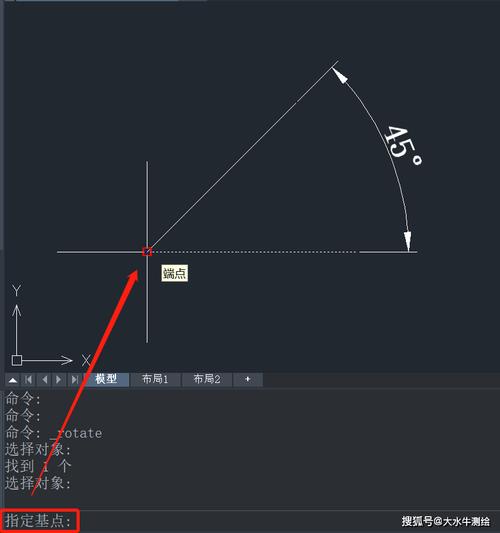

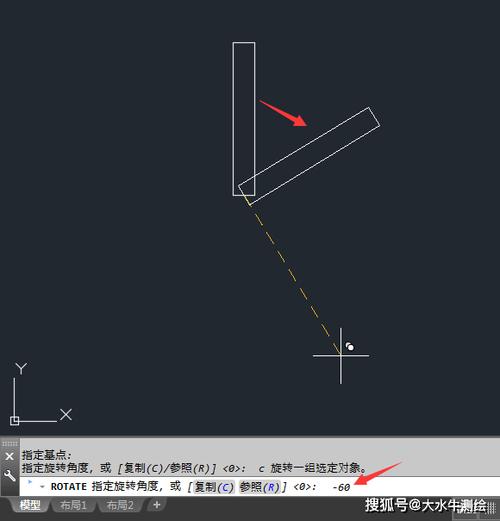

在现代设计和工程制图中，CAD（计算机辅助设计）工具已成为不可或缺的工具之一。其中，**旋转网格命令**是许多CAD软件中的核心功能，它能帮助用户在三维空间中更精确地操控对象。接下来，我们将详细探讨如何在CAD中使用此命令，并通过具体步骤指导用户实现最佳效果。首先，在使用**旋转网格命令**之前，请确保您已经打开了需要操作的CAD文件，并清晰了解项目的要求和工具的功能。通常，旋转操作主要用于将二维视图转换为三维视角，或者调整现有三维模型的朝向。在某些情况下，还可以用来创建特定的几何形状。### 启动命令在大多数CAD软件中，**旋转网格命令**可以通过菜单栏、快捷键或命令行访问。以AutoCAD为例，您可以通过输入“ROTATE”命令来启动旋转操作。在调用命令后，系统会提示您选择要旋转的对象。请用鼠标框选或直接点击这些对象，然后按回车键确认选择。### 选择旋转基点一旦选择了要旋转的对象，接下来的步骤是确定**旋转基点**。基点是整个旋转过程的中心，即对象将围绕这个点进行旋转。通常，它可以是对象上的任何一点，也可以是工作区中的任意位置。根据您的设计需求，可以选择一个合适的位置作为基点，这将影响最终的几何结果。### 输入旋转角度确定基点之后，软件会要求您输入**旋转角度**。这个角度决定了对象将围绕基点旋转的方向和幅度。在常规设置中，顺时针旋转使用负角度，而逆时针则使用正角度。然而，这个规则可能会因软件不同而有所变化。因此，理解您所使用的软件关于角度定义的规则是非常重要的。### 使用参考线在某些复杂的设计中，仅仅依靠角度并不能满足精确定位的需要。这时候，可以借助**参考线**（Reference Line）来协助旋转操作。参考线是一种虚拟的引导线，通过先定义参考线，然后使用该线定义旋转的起始和终止位置，可以实现更加精准的控制。### 模拟旋转效果在执行最终的旋转操作之前，建议使用软件提供的预览功能来查看**模拟旋转效果**。通过这种方式，可以避免因角度设置不当或基点选择失误导致的不必要返工。如果预览结果不理想，可以返回上一步调整参数，直到获得满意的结果。### 应用其他调整完成初步的旋转操作后，有时还需对对象进行进一步的**调整**。这可能包括移动、缩放或重新定位，以确保其与其他元素协调一致。大多数CAD软件都集成有相关工具，方便用户进行高效编辑。### 巩固学习在每次成功应用旋转命令后，建议重新审视操作过程，并考虑是否有改进的空间。不断熟悉软件的功能和命令，会极大提升工作效率。此外，查阅软件的帮助文档或在线教程，了解更多高级应用技巧与案例，也是提高能力的一种有效途径。综上所述，掌握**旋转网格命令**不仅能帮助用户提升设计效率，也能在日常的CAD操作中带来诸多便利。希望通过本文的详细指南，您能更好地应用这一功能，为您的项目增添灵感与价值。
