本文概述：本文将详细探讨两种CAD阵列的优化使用方法，旨在帮助设计者更高效地进行布局和设计。

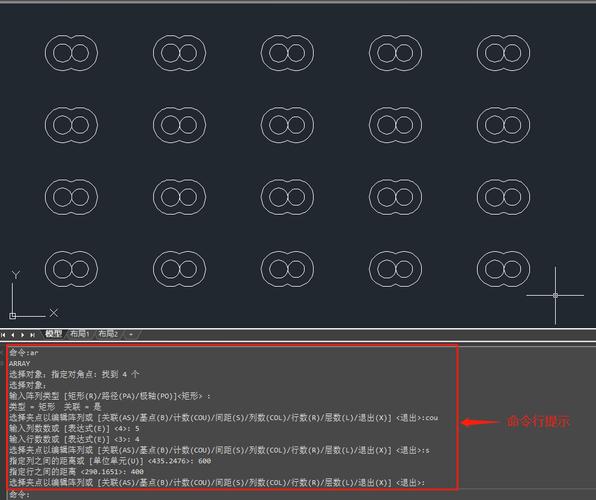

在计算机辅助设计（CAD）中，阵列是一种常见且非常有效的工具，它可以简化和加速许多重复性任务，使设计过程更加高效。CAD中的阵列通常分为两种类型：矩形阵列和极坐标阵列。**了解这两种阵列的使用方法以及它们各自的优势和适用场景，是优化设计过程的关键**。首先，我们来讨论矩形阵列。矩形阵列是指在二维空间中按照规定的行和列排列对象，形成一个矩形网格。这种阵列方式非常适合用于设计需要均匀分布多个相同或相似对象的场景。例如，在建筑设计中，当你需要在平面图上排列一系列窗户、柱子或者其他重复结构时，使用矩形阵列能够极大地提高效率。使用矩形阵列时，需要注意以下几个关键点：

间距设置

：矩形阵列的核心是在横向和纵向上的间距设置。正确设定间距能确保所有对象均匀分布，同时防止重叠或空隙过大。在CAD软件中，通常可以直接输入具体数值来设定间距，从而获得精确的排列效果。

对象选择

：在创建阵列之前，必须正确选择要复制的对象。通过选择后，再执行阵列命令，可以避免遗漏或错误选择对象，从而保证阵列的一致性和完整性。

阵列预览

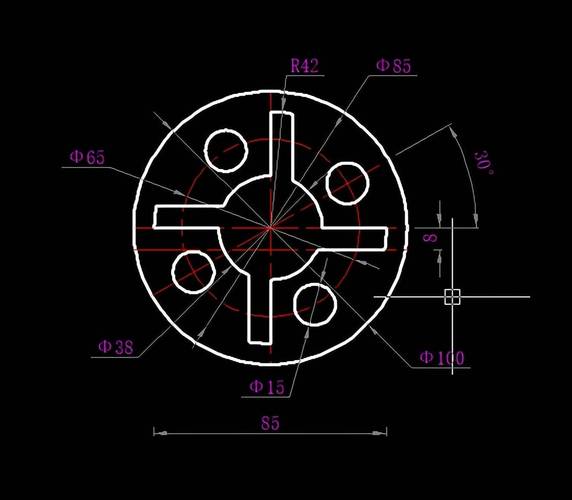

：很多CAD软件提供阵列预览功能，允许用户在最终确认之前查看效果。这对于调整间距和数量非常重要，因为可以根据预览结果及时修改参数，避免最终设计出现问题。接下来，我们探讨极坐标阵列。极坐标阵列是一种通过角度递增来安排对象的阵列方式，适用于需要环绕一个中心点或者沿圆周分布的场景。例如，在机械设计中，若需将螺钉孔均匀分布在某个圆盘边缘，使用极坐标阵列能够快速实现这一目的。使用极坐标阵列时，同样有几个重点需要注意：

中心点设置

：极坐标阵列的生成依赖于一个中心点，所有对象都围绕这个点进行排列。因此，正确设定中心点是成功创建阵列的前提。通常可以通过指定坐标或选择已有的对象来定义中心点。

角度间隔

：在极坐标阵列中，角度间隔决定了每个对象之间的距离。根据设计要求设定角度间隔，可以确保对象均匀分布。一般情况下，角度间隔可以通过简单的数学计算或直接输入数值来确定。

旋转方向

：极坐标阵列可以顺时针或逆时针方向排列对象。选择合适的方向不仅影响阵列的视觉效果，还可能影响功能性。例如，在某些机械设计中，正确的旋转方向能够确保组件正常工作。综合以上两种阵列的使用方法和注意事项，可以看到：**掌握这些技巧不仅能提高设计效率，还能确保设计质量和一致性**。无论是矩形阵列还是极坐标阵列，都有其独特的优点，适用于不同的设计场景。设计者应根据具体需求，选择合适的阵列方式，并充分利用CAD软件提供的各种功能来优化设计流程。总的来说，**阵列是CAD设计中不可或缺的重要工具**。通过合理运用和优化阵列，设计者可以更轻松地完成复杂的布局，提高工作效率，并创造出高质量的设计作品。希望本文对您深入了解和应用CAD阵列有所帮助。
