本文概述：CAD图纸标注的自定义优化是指通过调整和改进在计算机辅助设计（CAD）软件中使用的标注工具和方法，以提高工程图纸的清晰度、准确性和专业性。此过程不仅能提升工作效率，还能确保图纸信息更易于理解与传达。

在现代工程设计中，CAD（计算机辅助设计）软件已经成为必不可少的工具。随着技术的发展，如何在这些软件中进行更精确和有效的标注变得越来越重要。CAD图纸标注的自定义优化能够显著提升设计项目的质量和效率。下面将详细探讨这一过程的具体步骤和好处。首先，我们需要理解为什么标注如此重要。标注通常是工程图纸中传达信息的关键方式。它们提供了关于尺寸、角度、材料和其他关键信息的详细说明。因此，**

准确性

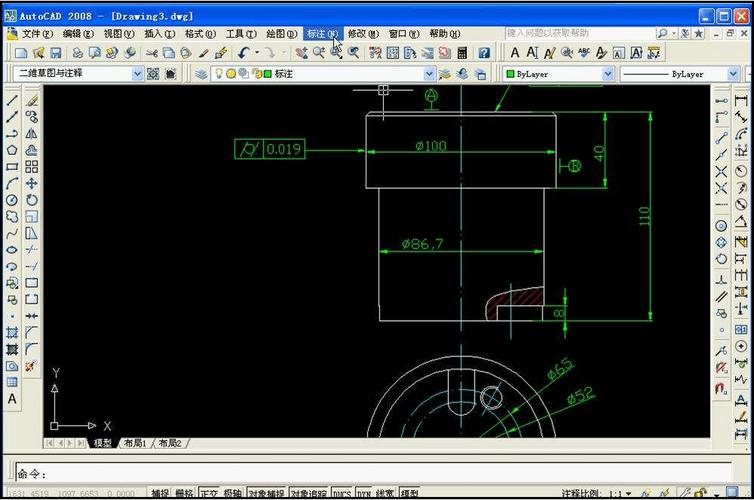

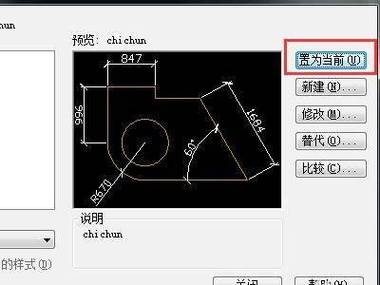

**是标注的首要目标。通过优化标注设置，我们可以减少因不明确或错误信息导致的施工或制造错误。在CAD软件中，用户可以根据项目需求创建自定义标注样式，使每一条信息都准确无误地展示在图纸上。其次，自定义优化涉及对标注样式和设置的全面调整。大多数CAD软件如AutoCAD或SolidWorks都允许用户调整标注的字体、大写格式、颜色、线型等属性。有些高级功能甚至支持动态标注，这意味着标注会根据图形对象的变化自动更新。这样的**

灵活性

**让设计师能够专注于设计本身，而不是不断手动修改标注。为了实现最佳的标注效果，设计师需要考虑一些关键因素。一个好的起点是制定一个明确定义的标注标准，这将在团队中保持一致性。这包括从**

字体选择

**到单位设置再到标注位置的所有内容。制定标准时，一定要依据项目的性质和受众的需求。例如，建筑图纸可能需要遵循不同的标注规范与机械设计不同。此外，设计师还应该注意国际标准，如ISO或ANSI，以确保图纸符合全球通用的行业规范。优化标注的另一个方面是利用CAD软件中的**

层次管理

**功能。通过将不同类型的标注放置在独立的图层上，可以轻松地启用或禁用它们，以满足不同查看需求。这样做不仅改善了图纸的可读性，也使设计人员能够快速聚焦于特定细节，提高工作效率。此外，许多CAD软件还提供**

宏功能

**，这允许用户创建脚本来自动化常见的标注任务。例如，针对重复性的标注操作，可以编写一个简单的宏程序，每当需要进行该操作时，只需点击一次即可完成。这在大型或复杂项目中特别有用，不仅降低了出错几率，还为设计师节省了大量时间。在实施自定义优化过程中，不应忽视团队培训的重要性。确保所有使用CAD软件的成员熟悉最新的标注工具和优化方法，这是提高生产力和确保图纸一致性的关键一步。若能定期组织**

技能培训

**和研讨会，则能帮助团队充分利用软件的功能，掌握新的设计技巧，提升整体设计能力。最后，自定义优化并非一次性任务。随着项目需求的变化、软件的更新以及设计领域的新趋势，持续地评估和改进标注策略显得尤为重要。通过定期回顾和调整标注系统，设计团队可以保持领先，始终提供高质量和精确的图纸。总之，CAD图纸标注的自定义优化是一项具有战略意义的任务，它直接影响到设计结果的成功与否。通过对标注的准确性、灵活性、层次管理、宏功能和团队培训进行优化，设计师可以显著提升工作效率和图纸质量。这不仅满足了项目本身的需求，更在客户和合作伙伴面前展示了专业水准。
