本文概述：CAD坐标转换是计算机辅助设计领域中的一个重要操作，尤其在处理三维模型投影到二维平面时，通过坐标变换算法实现三维数据的二维显示，以便于工程制图和设计应用。

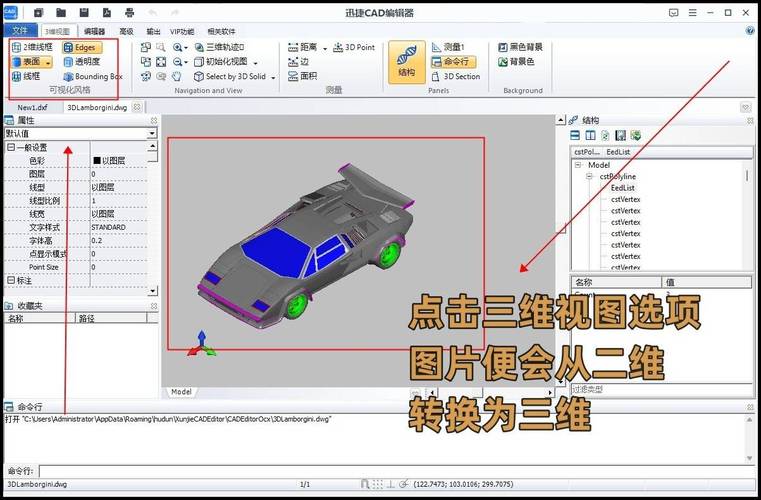

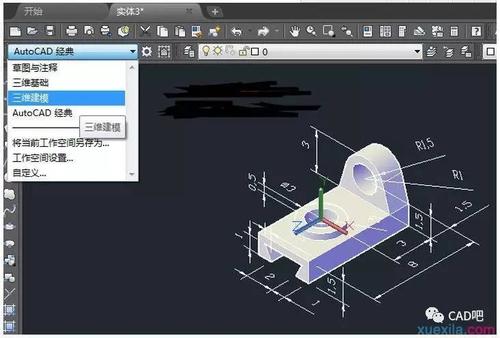

在 **CAD** 系统中，**坐标转换**是将对象从一个坐标系转移到另一个坐标系的过程。经常涉及到的是将**三维坐标**转换为**二维坐标**。这一过程对建筑、机械等各类工程设计来说，是一项至关重要的技术。在这篇文章中，我们将深入探讨如何通过数学方法和计算机几何学来实现这一过程。首先，我们需要了解什么是**三维坐标**与**二维坐标**。在三维空间中，一个点的位置可以用三个组成元素来表示，即 x, y, z。这比二维空间多了一个维度，使得三维空间可以精确描述物体的深度。然而，在许多情况下，我们需要将这些三维信息转换到**二维**上，例如为了打印出图纸或者在屏幕上显示。实现这一目标的**关键步骤**是确定一个适当的**投影面**。通常，最常见的两种投影方式是**正交投影**（Orthographic Projection）和**透视投影**（Perspective Projection）。正交投影意味着没有透视失真，所有的线保持平行，这通常用于技术制图。而透视投影则模拟人眼观察事物的方式，其中近处的物体显得较大，而远处的物体显得较小。**正交投影**的计算相对简单。当我们选择一个投影面（例如xy平面），三维坐标(x, y, z)就会被转换为二维坐标(x, y)。这基本上是忽略z轴值的过程，并假设所有点都投影到了xy平面上。通过矩阵运算的方式，我们可以很容易地进行这种类型的转换。对于**透视投影**，我们需要更复杂的计算。这种投影涉及**视点**（Viewpoint）、**视平面**（View Plane）以及**视锥体**（View Frustum）的定义。视点可以看作是观察者的位置，视平面则是观察者所能看到的焦点屏幕。要生成透视效果，我们通过以下公式将三维点投影到二维平面上：\[ x' = \frac{x}{z} \] \[ y' = \frac{y}{z} \]这里的x', y' 是投影后的二维坐标，而x, y, z 是原始的三维坐标。这个公式表明，距离观察者越远，z值越大，点投影后就离中心越近，体现出透视缩放效果。**CAD软件**通常提供内置功能来进行这些**数学运算**，但理解其背后的过程对于修改或调试是非常必要的。现代CAD程序还支持通过**脚本语言**（比如AutoLISP, Python等）实现自定义的坐标变换，这极大扩展了自动化和个性化的能力。除了常规的转换，还有一种特殊情况—当需要沿某一特定方向观看三维模型时，我们可能还需要**旋转坐标系**。这通常通过使用**旋转矩阵**来完成，从而可以在不同角度下查看对象而不改变世界坐标的设置。例如，我们可以通过绕z轴旋转，将一个从上向下看的视图转换成一个从侧面观察的视图，此时就需要调整x和y坐标。在**实际应用**中，坐标转换不仅限于几何图形的绘制，还大量用于**交互设计**、**碰撞检测**、甚至是在游戏开发和虚拟现实场景中创建真实感的环境。通过熟练掌握这些技术，设计人员可以将抽象的三维模型转化为可用的二维蓝图，推动整个设计流程的无缝连接。总结来说，正确实施**CAD坐标转换**技术对**工程设计**和**可视化**具有深远的影响。无论是通过内置工具还是编写自定义的转换算法，理解这些基本概念和数学背景都是取得成功的关键。这样，不只能够得到准确的**技术制图**，还可以确保改进工作效率和创造性表达。
