本文将详细介绍如何在CAD软件中绘制多种类型的圆形，包括简单圆形、圆弧以及与其他图形组合的复杂圆形。这些技巧和方法对于提升设计效率和精确度至关重要。

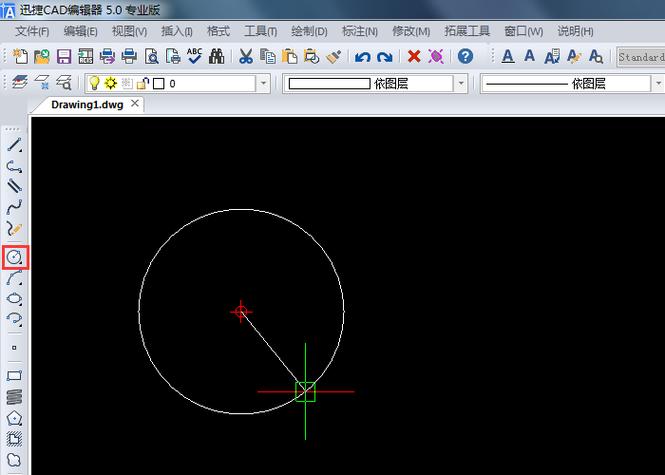

在CAD（计算机辅助设计）软件中，绘制**圆形**是一个非常基础且常用的操作。不同类型的圆形可以用于表示各种设计元素，从机械零件到建筑构件不等。因此，了解如何使用CAD工具来准确地创建这些图形是每个设计师的必修课。以下内容将分步骤讲解如何利用CAD绘制不同类型的圆形，并结合实例说明其应用场景。### 基本圆形绘制在CAD中，最简单的圆形是由中心点和半径定义的。要绘制这种**基本圆形**，首先选择“圆”工具，然后在工作区域点击以确定中心点，最后输入半径值即可完成绘制。这种方法适用于需要快速生成标准圆形的场合，例如表示螺栓头或管道截面。此外，CAD软件通常提供多种绘制圆的选项，比如通过指定直径、三点圆或者两点圆来创建不同的圆形。每种方法都对应不同的设计需求。例如，三点圆可用于在已知三个非共线点时创建一个唯一的圆，而两点圆则处于两个给定点之间。### 圆弧绘制除了完整的圆形，在实际设计中**圆弧**也是一个重要的元素。绘制圆弧的方法多种多样，可以根据起点、终点和通过点来定义，也可以通过起点、终点和半径来设定。在CAD中，选择“圆弧”工具后，需依次确定这些参数以完成圆弧绘制。在某些情况下，你可能需要调整圆弧的方向，使其成为顺时针或逆时针方向，这可以通过设置角度或利用“镜像”工具来完成**方向调整**。圆弧在结构设计中被广泛应用，例如在桥梁弯曲段或者车道转弯处使用。### 复杂圆形绘制复杂圆形可能需要结合其他图形元素，如直线、矩形等进行绘制。在CAD中，你可以使用“偏移”、“修剪”、“延伸”等功能将多个图形组合成新的**复杂图形**。例如，为了创建一个带有截断面或缺口的圆形，先绘制一个完整的圆，然后用“修剪”工具去掉不需要的部分即可。再如，如果需要绘制一个齿轮状的圆形，可以先绘制一个基础圆形，然后通过复制和旋转工具，将多个小圆或扇形复制为齿轮的齿，再使用“联合”命令将它们合并为一个整体。这样的**组合图形**往往用于机械零件设计中，以代表齿轮、花键等组件。### 应用实例在实际应用中，**CAD绘图**对于工程制造及产品设计尤为重要。在建筑设计中，圆形柱、穹顶以及窗户的圆形装饰都可以通过上述方法实现。在机械工业中，利用CAD的圆形绘制功能可以精确描绘出轴承、齿轮的外形，大大提高设计的精密度和效率。通过不断练习和掌握CAD中的各种工具与命令，设计师可以创建出更加丰富和细致的作品。无论是在二维草图阶段还是在三维建模过程中，熟练使用CAD的圆形绘制功能都能极大地提升设计工作的效率。总结来看，CAD软件为**圆形绘制**提供了多种工具和方法，能够满足不同领域的设计需求。通过合理运用这些工具，可以将设计概念迅速转换为具体的图形表现。随着技术的发展，CAD功能也在不断更新，因此设计师应当保持学习和实践，以便充分利用这些先进的工具来进行创新设计。
