在使用CAD软件进行设计时，可能会遇到一个常见的问题：当我们对图形进行镜像操作时，文本也会随之反转，使得文字的方向与正常阅读习惯不符，影响了图纸的可读性。解决这个问题的方法有多种，通过合理设置可以避免文字反转，从而保证图纸的整洁和专业。

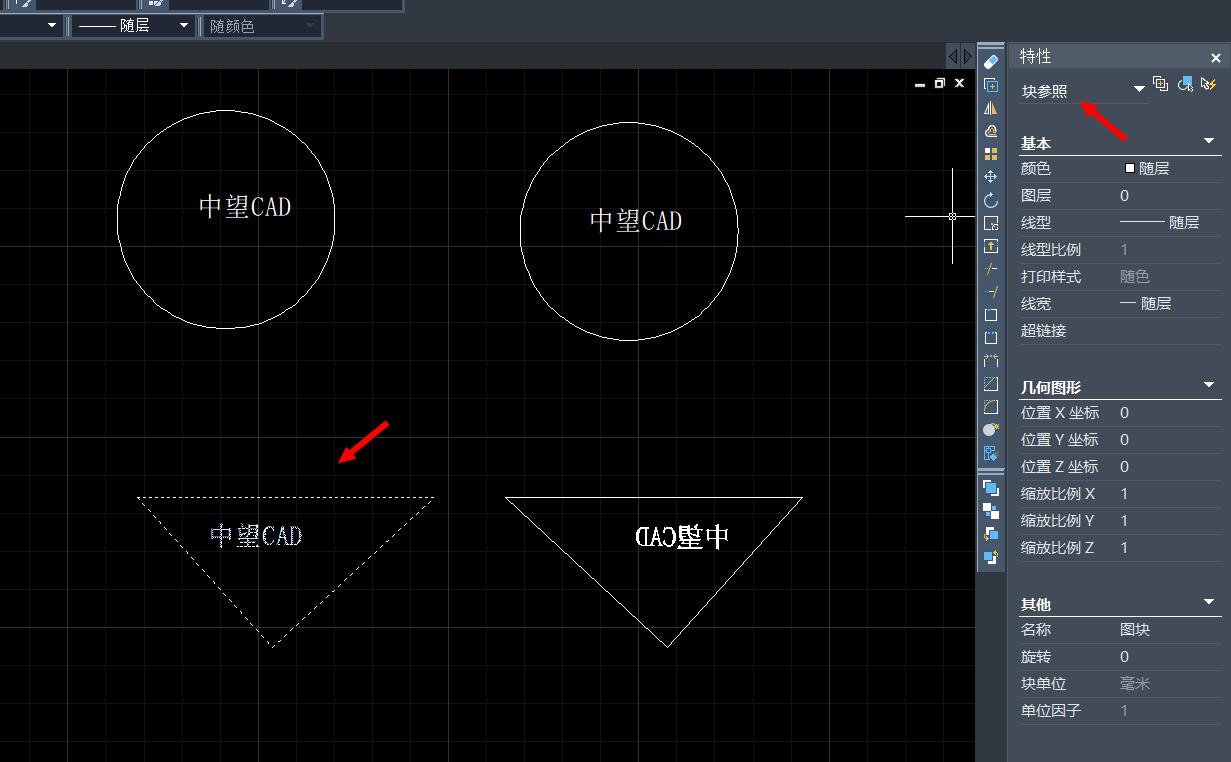

在CAD中，**镜像**（Mirror）是一个非常实用的功能，它能够快速生成现有对象的对称复制。然而，普通的镜像操作会导致文字、尺寸标注等元素出现反向显示的问题。这是因为CAD在执行镜像命令时，默认包括了这些文字信息的几何翻转，而文本内容本身没有自动调整为正向显示。要解决这个问题，我们主要依赖于CAD软件提供的系统变量——**MIRRTEXT**。此系统变量控制着**文字**在执行镜像操作时的表现形式。### 使用MIRRTEXT变量在CAD中，**MIRRTEXT**变量决定了在镜像操作中是否翻转文本内容。当该变量值为1时，镜像命令不仅会产生图元的几何翻转，还会将所有文字一起反转；而当该变量值为0时，则保持文字阅读的正常方向，不产生反转效果。### 设置步骤1. 打开CAD软件并进入命令行窗口。2. 输入命令`MIRRTEXT`并按回车键。3. 在提示符下输入0再按回车键，以确保镜像后的文本正确显示。通过以上设置，可以使得镜像过程中，所有的文本保持正确的阅读方向，这对于提高图纸质量至关重要。### 其他方法除了使用**MIRRTEXT**，还有其他一些方法可以帮助解决**文字反转**问题，例如：- **手动调整**：在完成镜像操作后，单独选择每一个被反转的文本并手动旋转至正确方向。这种方法比较费时，但适用于少数文本需要调整的情况。- **动态块**：利用**动态块**特性创建包含文字的图元，并设置适当的参数来控制文字不受镜像影响。### 动态块的应用动态块在某些复杂设计中是极其有用的工具，因为它允许创建更智能、更灵活的设计组件。通过定义动态块属性，可以设定某些元素在特定条件下免受镜像操作的影响。1. 首先，制作用于镜像的模块，并且把其转换为**动态块**。2. 编辑动态块属性，添加参数以限制文字方向改变。3. 保存并在图纸中测试镜像功能，验证文字未被错误反转。通过这样的方式，可以在设计阶段就预防文字翻转的问题，特别是在涉及大量重复镜像操作时，这能节省大量时间。### 优势总结- 设置MIRRTEXT能够快速有效地解决一般镜像反转问题。- 手动调整适合处理个别复杂情况，灵活性高。- 动态块在大量重复使用同一个图元时减少人为错误，提高效率。总体来说，在CAD设计流程中，应全面了解并合理运用CAD软件提供的可选项和功能，以提升工作效率和图纸质量。掌握这些基本技巧，不仅解决了‘镜像’中的**文本反转**问题，也能在日常绘图中事半功倍。希望本文所提供的信息能够为你在解决类似问题时提供有效的解决方案。
