本文概述：本文将详细介绍如何使用中望CAD软件绘制指北针，包括从基本的绘图工具使用到复杂的细节调整，帮助用户轻松掌握绘制指北针的技巧。

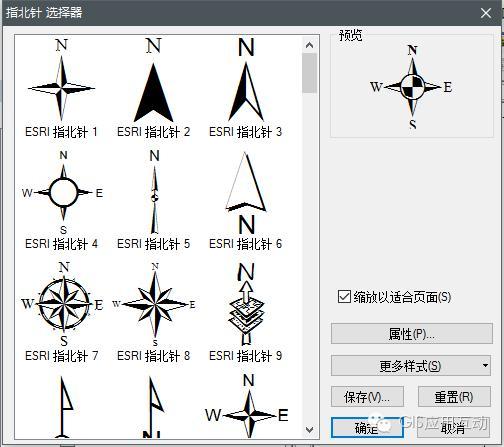

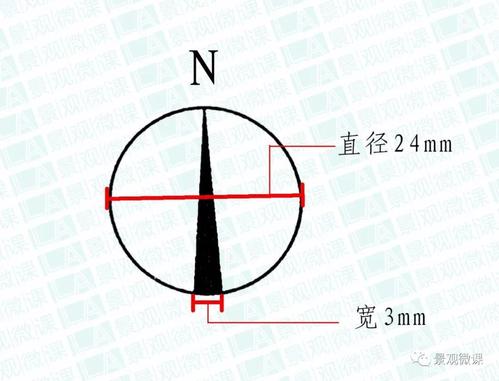

在使用**中望CAD**绘制工程图时，常常需要添加指明方向的工具——**指北针**。虽然指北针是一个简单的图形元素，但其在图纸中的作用不可忽视。那么，如何用中望CAD快速有效地绘制指北针呢？接下来，我将为大家提供一个详细的教程。### CAD基础设置首先，在开始绘制之前，需要确保CAD环境的正常运行。打开**中望CAD**软件，进入主界面。在绘图之前，建议先根据项目要求设定单位，如毫米或米，以及其他如图层、线型等属性。这些基础设置能确保绘制过程更流畅，结果更精确。### 绘制圆形基础结构1. **选择绘图工具**：在顶部工具栏中找到并选择“圆”工具。这是用来绘制指北针外圈的基础。 2. **绘制圆**：在命令行输入“C”以激活圆工具，然后指定中心点。例如（0,0），输入半径值，比如100，以确定圆的大小。通过这种方式，我们绘制了指北针的外圆，这是指北针结构的重要组成部分。### 添加十字坐标轴1. **水平和竖直线**：分别绘制水平和竖直线，将圆分成四个象限。这可以通过“直线”工具来实现。在命令行输入“L”，然后指定起始点，例如(-100,0)，终止点(100,0)以画出水平线。类似地，绘制竖直线的方法是从(0,-100)至(0,100)。2. **修剪多余部分**：使用“修剪”功能，清除超出圆周的线段，以保持图形整洁。这些步骤完成后，你会看到一个带有十字轴的圆，这为指北针的进一步设计提供了基础。### 创建指针形状1. **绘制三角形**：选择“多边形”工具，绘制一个三角形以表示指北针的指向箭头。通常情况下，该三角形的底边在圆心的上方，而尖端指向北方。2. **定义箭头方向**：此处可利用文本工具为箭头标注“N”字样，通过选择辅助文字工具，并在适当位置输入即可。3. **复制和对称**：为了确保美观和对称性，可以复制该三角形并旋转180度形成南方指针。通过这些步骤，指针的形状已经大致勾勒出来，这是指北针的核心部分。### 完善细节1. **增加装饰圆**：为了使指北针更加美观，可以在基础圆内适当位置增加几个小圆，这些小圆通常位于指针的尾部，用于装饰。2. **调整线型和颜色**：选中不同线段和形状，利用特性修改工具，为它们赋予不同的线型和色彩，使得指北针在整体视觉上更具层次感。3. **最终检查和保存**：仔细检查指北针的各个部分是否正确连接，线条是否光滑无误。所有完成后，通过“保存”功能将图纸存储到指定位置，便于日后查阅和修改。以上便是使用中望CAD绘制指北针的详细步骤。从准备工作到最终保存，每一步都涉及到多个CAD工具的灵活应用，通过不断练习，用户能够快速提高绘图效率，实现复杂图形设计。希望这个教程能帮助你顺利完成CAD中的指北针绘制。
