本文将详细介绍如何根据“CAD剖面图绘制的详细教程”进行剖面图的绘制，为广大工程设计人员提供一个清晰的指导方案。通过学习本教程，你将掌握从基础设置到最终出图的整个过程，从而提高在CAD中制作剖面图的效率和质量。

在使用**CAD**绘制剖面图之前，我们首先需要明确剖面图的定义和用途。剖面图是通过某一切割面展示内部结构和形状的二维视图，常用于建筑、机械及土木工程领域。为了确保剖面图的精确性，在实际操作中应严格遵循步骤，以避免任何可能的误差。

基础设置

开始绘图前，需完成CAD软件的初始化设定。在CAD软件中新建一个文件，选择合适的单位和比例。接下来根据工程要求，设定合适的图层(layer)，以便于后续施工信息的区分和管理。一般来说，不同部分如墙体、管线、设备等应置于不同图层以便编辑和查看。

选择剖切位置

绘制剖面图最关键的一步就是确定剖切位置，这直接影响到图纸所反映的信息是否完整和有用。依据设计需求和分析目标，通常我们会沿着最能表现出内部结构特征的方向进行剖切。例如，对于建筑物，可能选择沿楼梯井或核心筒进行剖切。

投影线的绘制

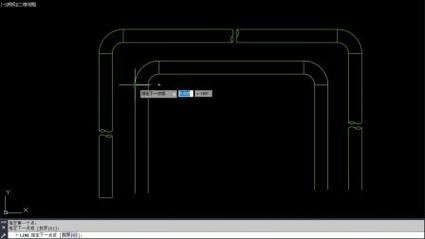

在明确了剖切位置后，可以开始绘制**投影线**。投影线用于指示剖切的位置和方向，其绘制需满足以下几点：清晰明了，不与其他线条混淆；同时要注意它们能有效传达空间关系。习惯上，投影线可以用虚线表示，以区别于实体轮廓线。

轮廓线的绘制

剖面轮廓包括所有被剖切到的物体边缘和表面，需要在CAD中用粗实线绘出。在执行这一步时，要结合主视图和设计图，准确描画出剖面的真实外形。在一些复杂案例中，可能需要结合多种命令，如偏移、修剪、延伸等工具，以确保线条准确。

填充图案

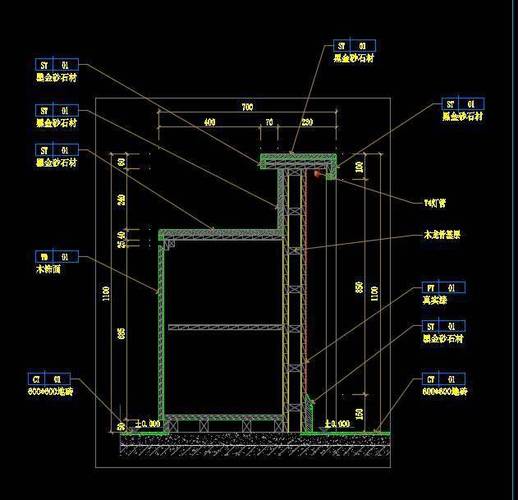

对剖切面上的材料采用适当的**填充图案**（Hatch）进行区分，能够增加图纸的可读性。在CAD软件中，用户可以选择标准的填充样式，也可以自定义特定材质的填充图案。应用填充时，务必注意不要遗漏任何重要的细节区域。此外，保持填充图案与实际地材相符。

标注

剖面图中的**标注**是非常重要的环节，它直接关系到图纸的解读能力。标注不仅仅包括尺寸标注，还应该涵盖轴线、标高、材料名称和其他说明信息。明确且精确的标注能极大地降低施工过程中出现错误的概率，因此在标注阶段一定要仔细认真。

整理检查和输出

在完成以上步骤后，建议对整个剖面图进行一次全面的检查，以确保没有遗漏任何重要内容。特别是在复杂项目中，每一个细节都可能影响整体效果。经过检查无误后，就可以进行图纸的输出。在输出时，根据实际需求选择打印比例和纸张大小，确保成品图纸的专业性。总之，CAD剖面图的绘制虽然繁琐，但却是一个提升设计专业能力的重要环节。只有通过不断的练习和总结经验，才能逐步提高自己的绘图技术和效率。希望上述详细教程能为你的设计工作带来帮助，使你在CAD绘图的道路上越来越熟练。
