本文概述：本文将详细介绍在CAD中绘制房间门以及平面单开门的技巧，帮助读者更好地理解和掌握CAD绘图技巧，提高设计效率和作品质量。

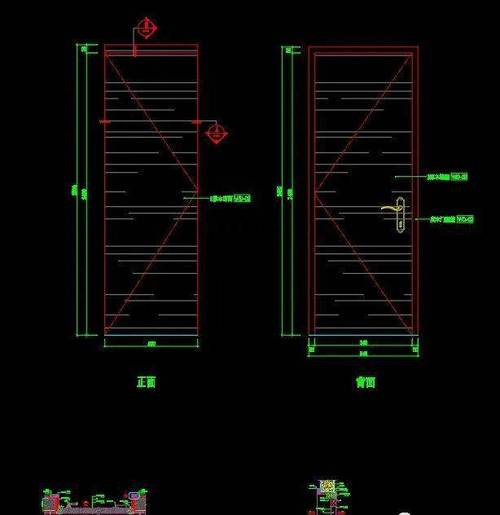

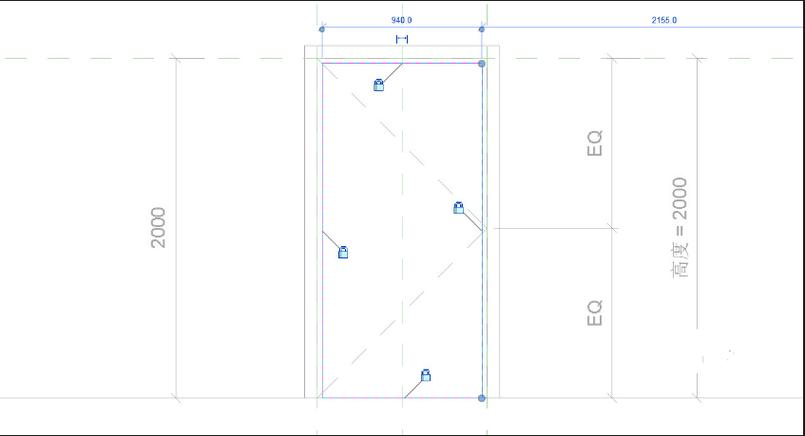

在建筑设计中，准确地绘制房间门是非常关键的一环。使用CAD（Computer-Aided Design）软件进行设计，可以大大提升绘图的精确性和效率。在本文中，我们将探讨如何有效地利用CAD绘制房间门，重点关注平面单开门的设计。首先，让我们了解一些基本概念。一扇典型的单开门通常包括几个关键部件：门框、门扇、铰链和把手。在绘制过程中，我们需要确保这些组件的比例与实际尺寸相符，以避免在后续施工中出现问题。为了开始绘制，我们首先需要打开CAD软件，并创建一个新的项目文件。在绘制门的过程中，建议大家遵循一定的步骤和技巧，以便使设计更加流畅。### 创建基线在设计任何门之前，先要确定门所在的位置。使用CAD软件中的直线工具，可以轻松地绘制一条基线，该基线代表门所在的**墙壁**。通过设定墙的厚度，可以为即将绘制的门提供一个参考点。### 绘制门框接下来，我们需要使用矩形工具来绘制门框。门框通常由两根垂直线和一根水平线组成，形成一个“C”字形结构。这时，需要注意调整门框的尺寸，使其符合标准规格。### 添加门扇在门框内，我们添加门扇。门扇的宽度通常比门框稍小，以便能够顺利开启和关闭。可以使用CAD中的偏移命令，将门框的内部边缘向内偏移一个适当的距离，这样就可以得到准确的门扇宽度。### 确定铰链位置为了使门能够转动，我们需要在适当的位置添加铰链。铰链通常设置在门扇的上方和下方，与门框连接。为了在CAD中表示铰链，可以使用圆弧工具，在门扇的一侧绘制出一个小半圆形或三角形标志。### 添加把手门把手是门的重要组成部分，位于门扇的另一侧。可以用小圆圈或者矩形来表示把手的形状，并一般会放置在门扇的靠近外侧的1/3高度处。从视觉上来看，把手应该与铰链在同一水平线上，这样既美观又符合人体工程学原理。### 调整细节完成基本的门绘制后，可以使用CAD提供的修改工具进行精细调整，确保每个组件都能精准地对齐。同时，应用不同的线型和颜色区分门的各个部分，提高图纸的可读性。### 保存和导出最后，检查你的设计是否符合所有必要的尺寸和规范，确保没有遗漏任何细节。保存你的CAD文件，以备将来的修改和打印。如果需要，还可以将文件导出为其他格式，如PDF或DWG，以便于分享和交流。总结来说，在CAD中绘制房间门尤其是单开门，需要对每个组件进行细致入微的处理。通过遵循上述步骤，你可以有效提高你的设计水准，并在项目中取得更好的效果。同时，熟练掌握这些技巧还可以为你的未来工作打下扎实的基础。不管是在**建筑设计**还是室内装修领域，这些CAD应用技巧都是不可或缺的。希望本文的讲解能够对你的学习和实践有所帮助。
