如何将T20天正建筑转化为T3版CAD图？
本文概述：在建筑设计领域，使用先进的绘图软件能够提高工作效率和成果质量。天正软件是建筑师常用的辅助工具之一，在设计过程中它提供了丰富的功能和元素，但有时候需要将T20版的天正建筑图转化为更通用的T3版CAD图以便与其他专业软件兼容。以下步骤将详细讲解如何进行这一转换过程。

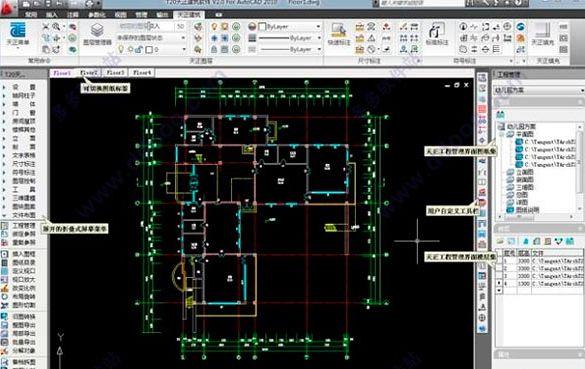

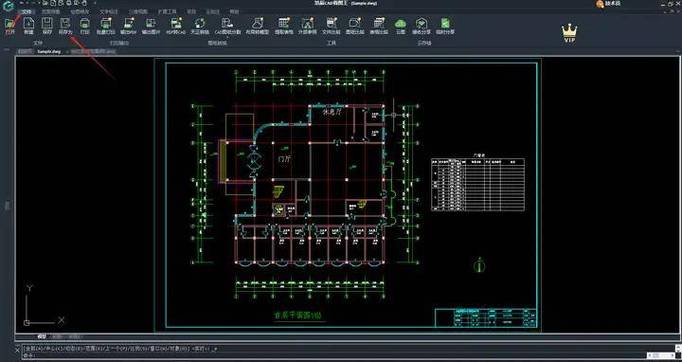

首先，在开始转换之前，确保你已经安装了天正建筑T20和AutoCAD T3版本软件。为了保证操作的顺利进行，请先备份你的原始天正建筑文件，以避免因操作失误导致数据丢失。打开天正建筑软件，导入需要转换的T20图纸。在这里，你需要使用天正自带的工具将图纸中的特定元素进行<操作>。例如，有些特殊字符或<线型>可能在转换过程中出现问题，因此需要提前做好替换或者调整。下一步是将天正图进行<保存>。在保存时选择“另存为DXF格式”，这是因为DXF格式能够保留更多的图纸信息，并且在AutoCAD中能够很好地识别。这一步至关重要，因为直接保存为DWG格式可能会丢失某些天正特有的信息。保存完成后，关闭天正建筑软件，打开AutoCAD T3版本软件。通过AutoCAD的<导入文件>功能，将刚刚保存的DXF格式文件导入到CAD环境中。在导入时，注意设置正确的单位和图纸比例，这将影响最终结果的精确性。在CAD软件中，你会发现图纸中的某些元素如<文字样式>、<标注>可能看起来不如预期。这是因为不同软件对于字体和标注样式的解释有所不同。此时，你需要手动调整这些元素的样式，使其符合AutoCAD环境的标准，确保图纸的一致性。接下来是对图纸进行整体检查。重点查看图中的<图层>是否准确反映原始设计。有时候在转换过程中，一些图层信息可能会丢失或者错乱，需要根据实际设计重新调整。在这一步，你要确保所有重要的信息都已经完好地转移到了AutoCAD中。如果图纸中包含了复杂的<块>或动态对象，在AutoCAD中可能需要重新定义或者更新。因为天正建筑中的某些块在其他软件中可能会由于兼容性问题而无法正常显示，为了避免这种情况，建议在导入前尽量简化这些复杂对象。最后，当完成所有编辑和检查之后，将图纸保存为AutoCAD T3版本的
