CAD中REGION命令的使用方法——面域
本文概述:CAD中的REGION命令用于创建面域,是将一组对象合并为一个二维实体的过程。通过面域,用户可以更好地操作和分析图形,例如计算面积、执行布尔运算等。

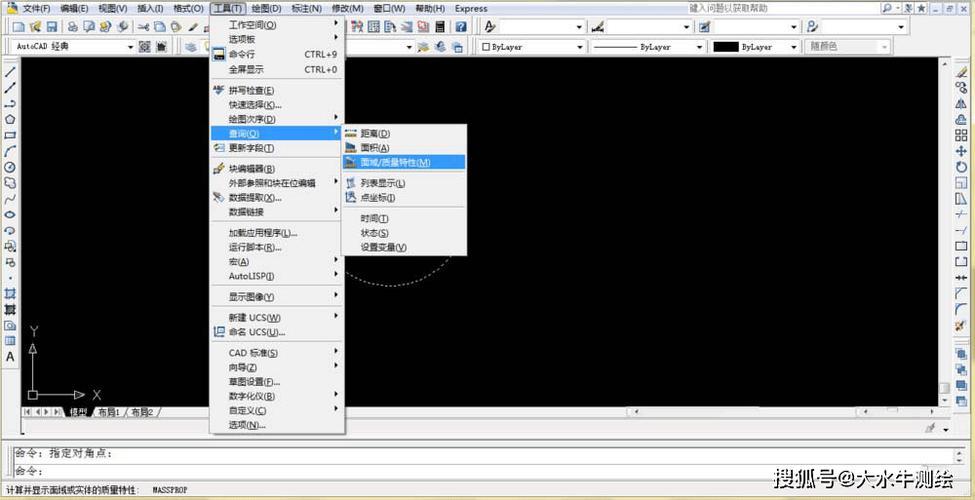

在**CAD**软件中,**REGION**命令是一个非常有用的工具,它能够将多条线段、圆弧等二维图形组合成一个整体,即面域。这种对象类型在许多设计任务中都是至关重要的,无论是建筑设计、机械制图还是其他工程应用,通过创建面域,可以提高图形的**完整性**和**效率**。要使用REGION命令,首先需要打开你的**CAD绘图工具**,然后在命令行中输入“REGION”,按回车键激活该功能。在你希望组合为面域的对象周围选择所需的元素,这些元素可以包括**直线、圆弧、多段线**等二维形状。值得注意的是,创建面域要求选中的这些元素必须形成一个封闭的区域,也就是说,所有的端点必须正确连接,避免任何缝隙或者重叠。REGION命令最显著的特性之一是它可以让用户对二维形状进行**布尔运算**。这种功能允许设计师通过相加、相减或相交的方式来重新定义面域。例如,在设计复杂的机械零部件时,你可以使用布尔运算从一个大矩形里减去几个小圆来形成孔洞。此外,在建筑平面图设计中,布尔运算也可用于调整房间布局,比如切割墙壁以加入门窗开口。除了以上功能,面域还提供了许多其他的实用工具。**面积和周长计算**是一项重要功能,当你有一个复杂的形状时,可以快速得到其精确的面积和周长数值,这对于材料估算和工程报告都是非常关键的信息。另外,面域还支持**拉伸(extrude)**和**压缩(presspull)**操作,尽管这些主要用于三维建模,但在创作二维轮廓时也能提升灵活性。面域对于文件管理也有帮助。由于面域本质上是单个对象,所以在大型工程项目中,将多个线段简化为面域可以大大减少文件的复杂性,进而降低系统资源消耗和提高处理速度。此外,使用面域还可以简化图形锁定、隐藏和分层操作,确保团队协作过程中无误操作出现。在实际操作过程中,如遇面域创建失败,通常是因为原始图形不满足封闭条件。检查每一个连接点,确保没有缝隙或不必要的重叠,这是成功创建面域的关键步骤。此外,同样重要的是图形的**方向性**,不同方向的线可能会导致意外结果,因此在创建之前先统一所有元素的方向也是一种良好的习惯。值得注意的是,使用REGION命令后,原始的二维图形会被删除,只留下面域对象。因此,在进行转换前,一定要确认此操作,并建议在执行前保存备份版本以便随时恢复。为了最大化地利用面域的优势,还可以与其他CAD功能结合使用。例如,与切割工具配合,面域可以帮助快速生成复杂的图案和模型。总结来说,REGION命令作为CAD软件的一部分,为用户提供了一种创建和管理复杂二维图形的强大方式。无论是简化设计,优化计算,还是协调团队工作,其带来的便利都不可忽视。通过掌握该命令的使用技巧,能够让设计工作更加高效、准确,从而在竞争激烈的工程领域中占据优势地位。
